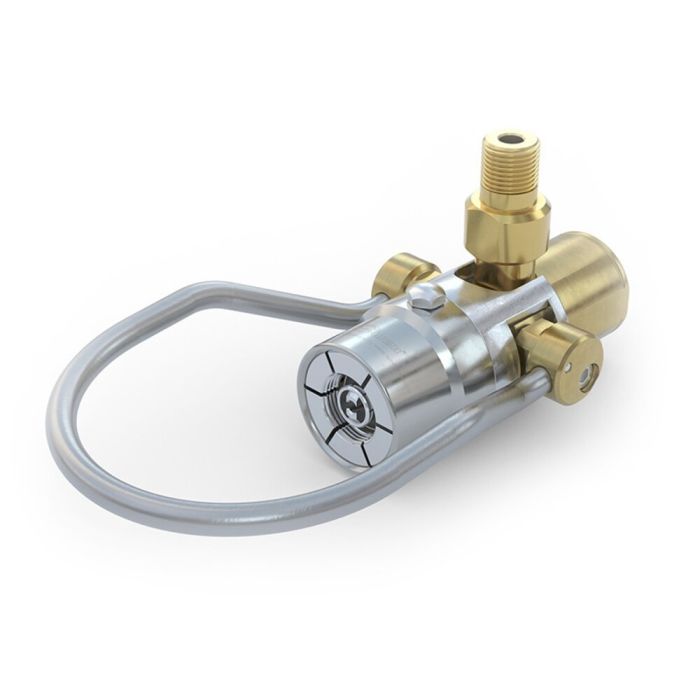

WEH® Adapter TW920
Mit dem Schnelladapter WEH® TW920 müssen die Pin-Einsätze von Spezialventilen zum Füllen nicht mehr entfernt werden. Somit können die Flaschen jetzt einfach angeschlossen und befüllt werden. Durch Druckzuführung fährt der Kolben des WEH® Adapters ein und zieht den Pin des Restdruckventils automatisch heraus.
Der Füllvorgang kann beginnen.
Der Schnelladapter TW920 ist optional auch mit einem integrierten pneumatischen Schaltventil verfügbar. Das Schaltventil ist mit einem Schieberventil für den Steuerdruckanschluss P1 und einem Entlüftungsanschluss C1 ausgerüstet. An dem Entlüftungsanschluss kann eine Rückführleitung angebracht werden, damit das entlüftete Gas wieder in das System zurückgeführt werden kann.
| Max. zulässiger Betriebsdruck PS | 40 bar (580 psi) |
|---|---|
| Steuerdruck | 6 - 8 bar (zum Öffnen des Restdruckventils) |
| Temperaturbereich | -10 °C bis +80 °C |
| Anschluss A | W21.8x1/14" AG |
| Betriebsmedieneingang B1 | NPT 3/8" AG |
| Leckrate | 1 x 10-3 mbar x l/s |
| Betätigung | Manuelle Betätigung über Betätigungsbügel (Bügel je nach Flaschenventilanschluss unterschiedlich) |
| Teilewerkstoffe | Messing und rostbeständiger Edelstahl |
| Dichtungswerkstoffe | Frontdichtung in HNBR |
- Sekundenschnelles Anschließen
- Für Flaschenventile mit Außengewinde und Restdruckventil
- Kein Schrauben notwendig
- RPV-Pin im Ventil wird automatisch betätigt
- Vereinfacht den Anschluss- und Füllvorgang
- Rechts- und Linkshandbedienung
- WEH® Spannzangenmechanismus
Schnelladapter zum Füllen von Kältemitteln an einem Spezialventil mit Pin zum Herausziehen und mit Außengewinde und Restdruckventil.
