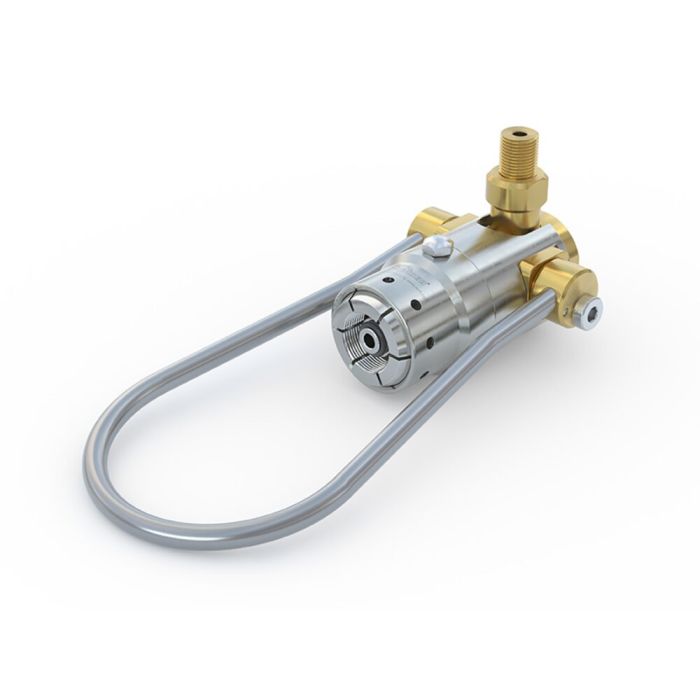

WEH® Adapter TW57
Der Schnelladapter WEH® TW57 für Gasflaschenventile mit Außengewinde stellt die druckdichte Verbindung in Sekundenschnelle her. Die spreizbaren Gewindesegmente spannen sich im Gewinde des Flaschenventils fest. Gleichzeitig wird das Ventil abgedichtet. Die druckdichte Verbindung ist hergestellt.
Sicherheit
Die durchdachte, ausgefeilte Konstruktion steuert alle Schaltvorgänge im Schnelladapter durch eine zentrale Exzenterbetätigung.
Der Schnelladapter kann unter Druck nicht gelöst werden, da ein Sicherheitsstift ausfährt und die Betätigung blockiert.
Für Sauerstoffanwendungen hat der TW57 Entlüftungsbohrungen (siehe nebenstehendes Bild) in der Hülse. Die Bohrungen leiten das Gas bei einem ungewollten Gasaustritt aus dem Flaschenventil seitlich ab.
Der TW57 ist geeignet für Gasflaschen mit einem nominalen Betriebsdruck von 200 bar bzw. 300 bar.
Dieser Schnelladapter ist erhältlich für Gasflaschenventile gemäß DIN, BS, NF, CGA etc.
Adapter für Sauerstoffanwendungen sind sauerstoffgereinigt sowie öl- und fettfrei.
| Max. zulässiger Betriebsdruck PS | 375 bar |
|---|---|
| Temperaturbereich | +5 °C bis +80 °C +5 °C bis +60 °C (O₂) |
| Medium | Sauerstoff, Stickstoff, CO₂, Luft, Edelgase, Mischgase, medizinische Gase |
| Leckrate | 1 x 10-3 mbar x l/s |
| Betätigung | Manuelle Betätigung über Betätigungsbügel (Bügel je nach Flaschenventilanschluss unterschiedlich) |
| Teilewerkstoffe | Rostbeständiger Edelstahl und Messing |
| Dichtungswerkstoffe | Entsprechend der Gasart |
| Ausführung | Ohne RPV-Pin |
| Konformitäten / Prüfungen / Zulassungen | Typprüfung adiabatische Kompression vorhanden |
- Kompakte Bauweise
- Sekundenschnelles Anschließen
- Vereinfacht den Anschlussvorgang
- Für Flaschenventile mit Außengewinde
- Hochwertige Materialien
- Kein Schrauben notwendig
- Geeignet für Palettenfüllung
- Rechts- und Linkshandbedienung
- WEH® Spannzangenmechanismus
Schnelladapter zum Füllen von Gasflaschen 300 bar mit Außengewinde (ohne Restdruckventil).
