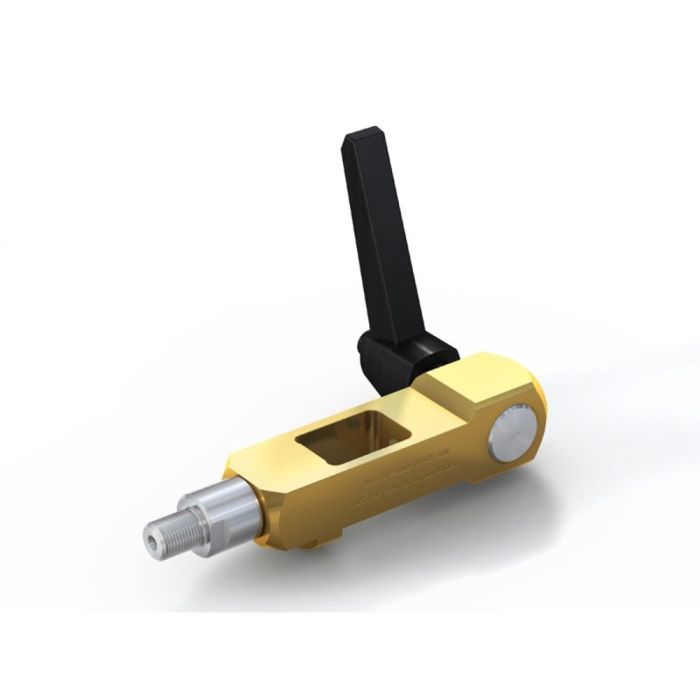

WEH® Adapter TW49
Der WEH® Fülladapter TW49 wurde speziell zum Füllen von Gasflaschen mit Pin-Index-Anschluss entwickelt und ist geeignet für Pin-Index Flaschenventile ohne Handrad und ohne Manometer.
Die Bedienung ist denkbar einfach:
Die Schnellkupplung auf das Ventil aufstecken, den Spannhebel betätigen und schon ist die druckdichte Verbindung hergestellt. Der Anschluss erfolgt in Sekundenschnelle ohne umständliches Schrauben.
Dank des druckunterstützten Kolbens ist eine sichere Verbindung gewährleistet, denn ein abnehmen des Fülladapters unter Druck ist nicht möglich. Dies garantiert höchste Sicherheit für den Bediener.
Der TW49 bietet eine komfortable Handhabung. Er lässt sich einfach von Rechts- auf Linkshandbetätigung umstellen, zudem lässt sich die Stellung des Spannhebels individuell einstellen.
Sparen Sie Zeit und erhöhen die Produktivität durch den Einsatz des einzigartigen Pin-Index Adapter. Dieser Schnelladapter ist erhältlich für Gasflaschenventile gemäß CGA 870, andere auf Anfrage. Adapter für Sauerstoffanwendungen sind sauerstoffgereinigt, sowie öl- und fettfrei.
| Nominaler Druck (PN) | 200 bar |
|---|---|
| Max. zulässiger Betriebsdruck PS | 250 bar |
| Temperaturbereich | +5 °C bis +60 °C (O₂) |
| Medium | Med. Sauerstoff (andere auf Anfrage) |
| Betriebsmedieneingang B1 | NPT 1/4" AG |
| Betätigung | Manuelle Betätigung über Spannhebel |
| Teilewerkstoffe | Rostbeständiger Edelstahl und Messing |
| Dichtungswerkstoffe | EPDM |
| Konformitäten / Prüfungen / Zulassungen | Typprüfung adiabatische Kompression vorhanden |
- Kompakte Bauweise
- Sekundenschnelles Anschließen
- For Pin-Index connections acc. to CGA 870 (others on request)
- Hochwertige Materialien
- Kein Schrauben notwendig
- Druckunterstützter Kolben verhindert versehentliches Abschließen unter Druck
- Rechts- und Linkshandbedienung
Schnelladapter zum Füllen von Gasflaschen mit Pin-Index-System.
