WEH® Abreißsicherung TSA31-S1 H2 70 MPa
Mehr Sicherheit an Wasserstofftankstellen mit der neuen Abreißsicherung WEH® TSA31-S1 H2 70 MPa.
Die Installation der Abreißsicherung erfolgt direkt zwischen dem Füllschlauch zur Füllkupplung und dem Füllschlauch zur Tankstelle. Bei unerwartet auftretenden Zugkräften, wie z. B. durch das Wegfahren eines Fahrzeuges mit angeschlossener Füllkupplung, trennt die TSA31-S1 H2 70 MPa kontrolliert die Verbindung zwischen Zapfsäule und Schlauch. Beide Seiten werden direkt nach dem Abriss druckdicht abgedichtet und Beschädigungen am Fahrzeug und an der Zapfsäule können somit weitestgehend verhindert werden.
Noch mehr Sicherheit bietet der max. Betriebsdruck von 96,25 MPa. Bei einem Störfall öffnet das Sicherheitsventil der Zapfsäule bei einem Druck von 96,25 MPa. Dieser hohe Druck kann auch die Abreißsicherung erreichen, die TSA31-S1 H2 70 MPa hält diesem Druck jedoch optimal stand.
Im Falle eines Abrisses kann das Grundgerät wiederverwendet werden, es ist keine Werksinstandsetzung notwendig. Lediglich der Nippeleinsatz muss getauscht bzw. gewartet werden. Hierfür bieten wir einen Ersatz-Nippeleinsatz an, um Ausfallzeiten an der Zapfsäule zu vermeiden.

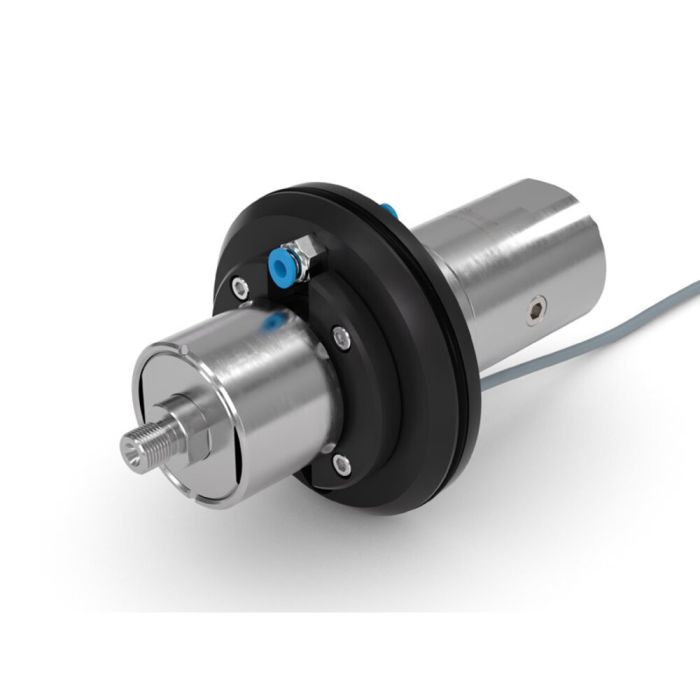

Die WEH® Abreißsicherung besteht aus dem Grundgerät, dem Nippeleinsatz und einem Halteflansch, welcher die Steckkupplungen für Datenkabel und Purgingleitung enthält. Der integrierte Filter sorgt für sauber gefilterten Wasserstoff und verhindert somit Beschädigungen durch Verschmutzung. Die TSA31-S1 H2 70 MPa ist für den Einsatz mit vorgekühltem
Wasserstoff geeignet.
| Max. zulässiger Betriebsdruck PS | MAWP = 96,25 MPa gemäß ISO 19880-1 (PS = 962,5 bar) |
|---|---|
| Nominaler Druck (PN) | 70 MPa |
| Medientemperaturbereich | -40 °C bis +85 °C |
| Umgebungstemperaturbereich | -40 °C bis +85 °C |
| Ausführung | Mit integriertem Filter (5 μm) |
| Teilewerkstoffe | Verschleißfester Edelstahl, korrosionsbeständige Oberflächen |
| Dichtungswerkstoffe | Wasserstoffbeständig |
| Break force | 220 - 1.000 N |
| Konformitäten / Prüfungen / Zulassungen | Geprüft in Anlehnung an ISO 19880-3 |
- Grundgerät kann nach Abriss wiederverwendet werden → keine Werksinstandsetzung notwendig
- Einfache Montage innerhalb des Schlauchsets gewährleistet axiale Krafteinleitung ohne zusätzliche Halterung
- Höhere Sicherheit → Betriebsdruck bis max. 96,25 MPa
- Erhöhte Abreißkraft nach ISO 19880-3
- Integrierter Filter (5 μm) - für sauber gefilterten Wasserstoff
- Kurze und kompakte Bauform
Abreißsicherung für Wasserstofftankstellen zur Installation zwischen zwei Füllschläuchen.
