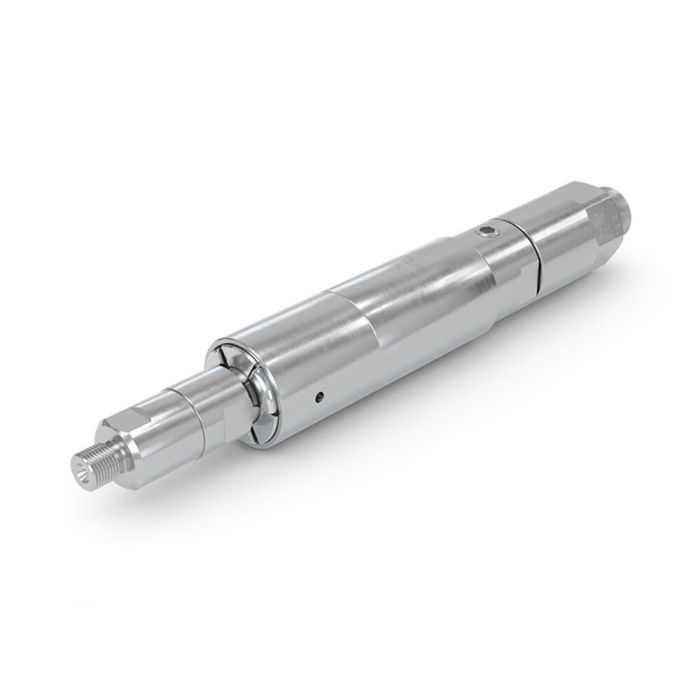

WEH® Abreißsicherung TSA1 H₂ 70 MPa
Die Abreißsicherung WEH ® TSA1 H2 70 MPa wurde speziell für die 700 bar Technologie entwickelt. Die Installation erfolgt direkt an der PKW-Zapfsäule.
Treten unerwartet Zugkräfte auf, wie z. B. durch das Wegfahren eines Fahrzeuges mit angeschlossener Füllkupplung, trennt die Abreißsicherung kontrolliert die Verbindung zwischen Zapfsäule und Schlauch. Sie dichtet beide Seiten ab. Beschädigungen am fahrzeugseitigen Tanknippel, der Füllkupplung und der Zapfsäule können dadurch weitgehendst
verhindert werden. Die Abreißsicherung kann nach einer Funktionsprüfung wieder verwendet werden. Der integrierte Filter reinigt den Wasserstoff von Verschmutzungen und kann bei einer Wartung leicht und schnell gereinigt werden.
Die WEH® Abreißsicherung besteht aus dem Kupplungskörper und dem Nippeleinsatz. Als Zubehör wird eine Zapfsäulenhalterung angeboten. Für Füllkupplungen mit Datenschnittstelle wird die TSA1 H 2 70 MPa zusätzlich mit Datenkabel angeboten, das an die Halterung montiert werden kann.
Es stehen auch Betankungssets zur Verfügung. Sie bestehen aus Füllkupplung, Schlauchset, Abreißsicherung, Zapfsäulenhalterung und Datenkabel.
Bitte fragen Sie an.
| Technische Nennweite | 4 mm |
|---|---|
| Druckbereich | PN = 70 MPa | PS = 87,5 MPa |
| Abreißkraft | 222 - 667 N |
| Medientemperaturbereich | -40 °C bis +85 °C |
| Umgebungstemperaturbereich | -40 °C bis +85 °C |
| Teilewerkstoffe | Rostbeständiger Edelstahl |
| Dichtungswerkstoffe | Wasserstoffbeständig |
| Ausführung | Mit Filter (20 μm) und Zapfsäulenhalterung Inkl. Datenkabel (bei Ausführung für Füllkupplungen mit Datenschnittstelle) |
- Kleine kompakte Bauweise
- Ohne Werksinstandsetzung wiederverwendbar
- Installation an der Zapfsäule
- Inkl. Zapfsäulenhalterung
- Integrierter, zu reinigender Filter (20 μm)
Abreißsicherung für PKW-Wasserstofftankstellen zur direkten Installation an der Zapfsäule.
