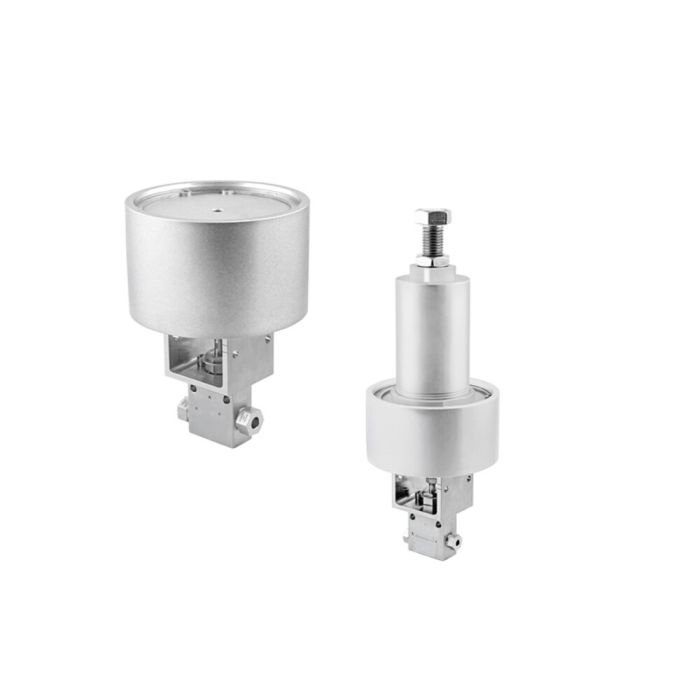

WEH® pneumatische Nadelventile (Medium pressure)
WEH® Nadelventile mit pneumatischem Antrieb werden überall dort eingesetzt, wo - z. B. aus Sicherheitsgründen – keine Handbetätigung der Ventile gewünscht ist. Zudem lassen sich diese in automatisierte Anlagen verbauen.
Die pneumatischen Nadelventile für Medium Pressure zeichnen sich durch besondere Lebensdauer und Wartungsfreundlichkeit
aus:
- Die besonders beanspruchten Ventilnadeln und Dichtsitze sind als Ersatzteil erhältlich und einfach und mit wenigen Schritten austauschbar.
- Das eloxierte Aluminiumgehäuse ist korrosions- und abnutzungsbeständig.
- Der langlebige Pneumatik-Aktuator wurde auf 100.000 Zyklen mit 6,9 bar Druckluft getestet.
Die WEH® Nadelventile mit pneumatischem Antrieb sind im Standard mit einer V-Spitze für schnelles Öffnen und Schließen ausgestattet. Zum Regulieren hingegen empfehlen wir den Einsatz von handbetätigten Nadelventilen mit Regulierspitzen.
| Druckbereich (PS) | Ventil: PS = 1.379 bar / 20.000 psi Aktuator: PP = 6,9 bar / 100 psi |
|---|---|
| Teilewerkstoffe | Hochfester Edelstahl |
| Dichtungswerkstoffe | Am Spindelsitz: PTFE (andere Dichtwerkstoffe auf Anfrage erhältlich) |
| Anschlussgeometrie | MP-Fitting 60° Cone & Thread |
| Konformitäten / Prüfungen / Zulassungen | Druckgerätetyp: Rohrleitungsähnliches, druckhaltendes Ausrüstungsteil Einstufung: Artikel 4, Absatz 3 |
- Pneumatikzylinder aus eloxiertem; korrosionsbeständigem Aluminium
- Langlebig: Auf 100.000 Zyklen mit 6,9 bar Druckluft getestet
- Stellungsanzeige an der Ventilnadel
- Einfache Wartung der Ventilkomponenten
- Lange Lebensdauer des Pneumatik-Aktuators
- Metallischer Dichtsitz für hohe Dichtheitsanforderungen
- Nadelventil zum pneumatisch betätigten Absperren und Öffnen von Hochdruckleitungen
Die WEH® Nadelventile mit pneumatischem Antrieb sind sowohl für Anwendungen mit flüssigen als auch gasförmigen Medien der Fluidgruppe 2 DGR ausgelegt.
Für Anwendungen in Wasserstoffapplikationen sind spezielle Ausführungen erhältlich. Fragen Sie gerne an!
