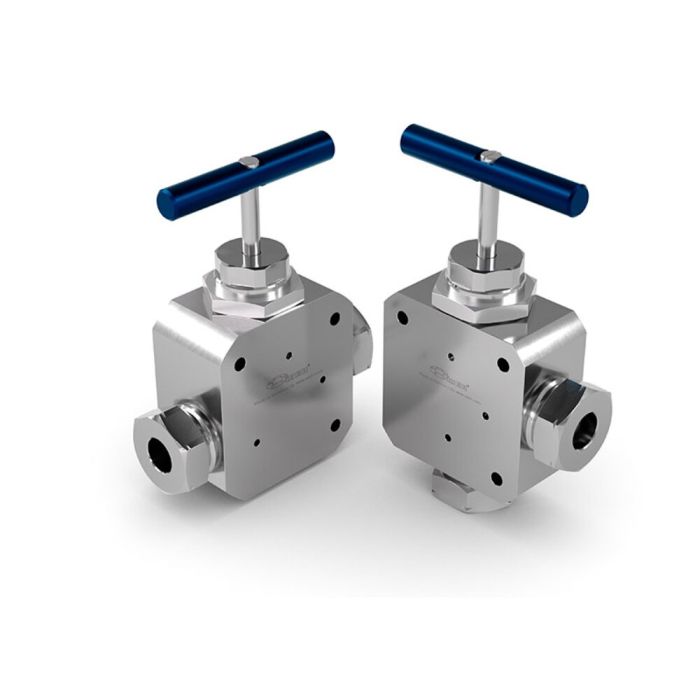

WEH® Handventil (High pressure)

Nadelventile für Ultra-Hochdruckanwendungen

Bestellnummer

hand-valves

0,00 €

Handventil – präzise Nadelventile für Hochdrucksysteme

Handventile sind die zuverlässige Lösung zum Absperren und Regulieren von Medien. Speziell für extreme Hochdruckanwendungen entwickelt, kommen sie in anspruchsvollen Hydrauliksystemen, wie z. B. Hydroforming und Wasserstrahlschneiden zum Einsatz.

Ihre Vorteile auf einen Blick:

Richtungsunabhängige Absperrung – flexibel einsetzbar in jede Strömungsrichtung
Hohe Durchflussraten – dank größerer Nennweite als der Rohr-Innendurchmesser
Schnelle Betätigung – nur zwei Umdrehungen für vollständiges Öffnen/Schließen
Einfache Bedienung – ergonomischer Handgriff für präzise Regulierung
Schnelle Integration – kompatibel mit Fittings, identische Baugröße
Montagefreundlich – verschiedene Befestigungsbohrungen zur Installation auf Panels oder Schienen.

Ob Rückschlagventile, von Hand oder pneumatisch betätigte Nadelventile – Ventile stehen für höchste Qualität, Langlebigkeit und Bedienkomfort unter Hochdruck.

Technische Daten

Technische Daten
Druckbereich (PS)	PS = 2,500 bar (36,259 psi), 4,200 bar (60,916 psi), depending on design
Temperaturbereich	+5 °C bis +50 °C
Medium	Luft / Wasser / Hydrauliköl (ausschließlich Öle gemäß Fluidgruppe 2 DGR)
Teilewerkstoffe	Hochfester Edelstahl
Anschlussgeometrie	HP-Fitting 60° Cone & Thread
Konformitäten / Prüfungen / Zulassungen	Zertifiziertes Qualitätssicherungssystem nach Druckgeräterichtlinie 2014/68/EU Einstufung: Artikel 4, Absatz 3

Merkmale

Nadelventile zum Absperren von Hochdruckleitungen
Schnelles Öffnen und Schließen mit nur wenigen Umdrehungen
Einfacher Einbau durch zahlreiche Befestigungsmöglichkeiten
Hohe Durchflussraten aufgrund optimierter technischer Nennweite
Durchfluss in beide Richtungen möglich
Lieferung inkl. vormontierten Druckringen und Druckschrauben

Anwendung

Handventile sind speziell für den Einsatz im Hochdruckbereich konzipiert und kommen insbesondere in der Hochdruck-Hydraulik zum Einsatz. Klassische Anwendungsbereiche sind:

Hydroforming-Anlagen
Wasserstrahlschneiden
Hochdruck-Prüfstände
Industrie- und Sondermaschinenbau

CAD

CAD-Dateien herunterladen

Downloads

Bezeichnung	Dokumenttyp	Sprache	Dateityp	Dateigröße

Bestellnummer	Ausführung	Druckbereich (PS)	Technische Nennweite
C1-189333	Gerade	4.200 bar / 60.000 psi	2,5 mm
C1-189519	Gerade	4.200 bar / 60.000 psi	2,5 mm
C1-189522	Winklig	4.200 bar / 60.000 psi	2,5 mm
C1-189526	Winklig	4.200 bar / 60.000 psi	2,5 mm
C1-189549	Gerade	4.200 bar / 60.000 psi	3,2 mm
C1-189550	Gerade	4.200 bar / 60.000 psi	3,2 mm
C1-189555	Winklig	4.200 bar / 60.000 psi	3,2 mm
C1-189561	Winklig	4.200 bar / 60.000 psi	3,2 mm
C1-189562	Gerade	4.200 bar / 60.000 psi	4,5 mm
C1-189563	Gerade	4.200 bar / 60.000 psi	4,5 mm
C1-189570	Winklig	4.200 bar / 60.000 psi	4,5 mm
C1-189571	Winklig	4.200 bar / 60.000 psi	4,5 mm
C1-189573	Winklig	2.500 bar / 35.000 psi	5 mm
C1-189575	Gerade	2.500 bar / 35.000 psi	8 mm
C1-189576	Winklig	2.500 bar / 35.000 psi	8 mm
C1-189577	Gerade	2.500 bar / 35.000 psi	8 mm
C1-189578	Winklig	2.500 bar / 35.000 psi	8 mm
C1-189582	Gerade	2.500 bar / 35.000 psi	5 mm
C1-189584	Gerade	2.500 bar / 35.000 psi	5 mm
C1-189585	Winklig	2.500 bar / 35.000 psi	5 mm
C1-189590	Gerade	2.500 bar / 35.000 psi	3,5 mm
C1-189591	Winklig	2.500 bar / 35.000 psi	3,5 mm
C1-189592	Gerade	2.500 bar / 35.000 psi	3,5 mm
C1-189593	Winklig	2.500 bar / 35.000 psi	3,5 mm
