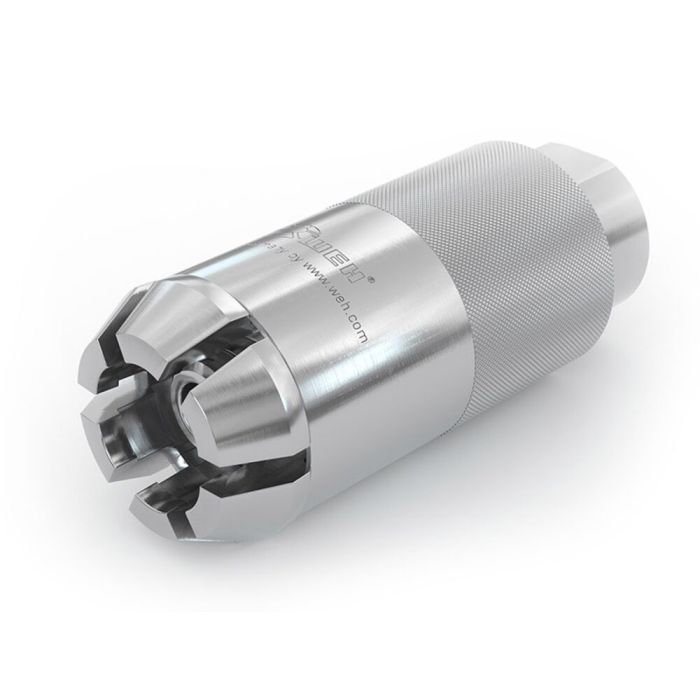

WEH® Connector TW800 for leak testing, UNF 9/16"-18 male thread (SAE J514 JIC 37°), max. 725 psi
Der Schnelladapter WEH® TW800 ist ideal für Funktions- und Druckprüfungen im Niederdruckbereich bis max. 50 bar. Er stellt in Sekundenschnelle druckdichte Verbindungen an Bauteilen mit Sicke, Bördel, Bund, Flansch, Stutzen oder Außengewinde her. Ohne aufwändiges An- und Abschrauben – zusätzliche Abdichtmittel und Dichtbänder entfallen.
Einfach die Schiebehülse zurückziehen und den Adapter auf den Prüfling stecken. Dank der zeitsparenden Handhabung verkürzt der Schnellanschluss Prüfzeiten und vereinfacht Arbeitsabläufe. Die hohe Durchflussrate stellt zusätzlich eine verbesserte Produktivität auf dem Prüfstand sicher.
Gefertigt aus hochwertigem Edelstahl wird der Adapter den hohen Anforderungen bei der industriellen Prüfung gerecht und ist auch für automatisierte Prüfvorgänge geeignet.
In der Automobilindustrie wird der WEH® TW800 unter anderem zur Leckprüfung von Kraftstoffanschlüssen, Anschlüssen für Kühl- und Heizwasser und sonstigen Versorgungsleitungen sowie Kälte-Klima-Komponenten eingesetzt.
Auch individuelle Lösungen setzen wir für Sie um – hier mehr erfahren.
| Max. zulässiger Betriebsdruck PS | 50 bar |
|---|---|
| Temperaturbereich | +5 °C bis +80 °C |
| Leckrate | 1 x 10-3 mbar x l/s |
| Betätigung | Manuell über Griffhülse |
| Teilewerkstoffe | Rostbeständiger Edelstahl |
| Dichtungswerkstoffe | Frontdichtung in NBR |
- Automatisierung möglich
- Sekundenschnelles Anschließen
- Hochwertige Materialien
- Produktivität erhöhen & Kosten reduzieren
- Kein Schrauben notwendig
- Sonderausführungen möglich
- WEH® Spannzangenmechanismus
Quick connector for pressure and function testing of components with a bead, rim, collar, flange, stub or male thread at low pressure ranges for the following standard size:
- SAE J514 JIC 37° | UNF 9/16"-18 male thread
For automotive applications, the TW800 is used for testing fuel lines, radiators, ACR components and other sub-assemblies for the automotive industry.Another application is function testing compressors, heat exchangers, measuring devices, hoses, tubes and tanks.
