baromax Handventil

Nadelventile für Hochdruckanwendungen

Bestellnummer

baromax hand valves

0,00 €

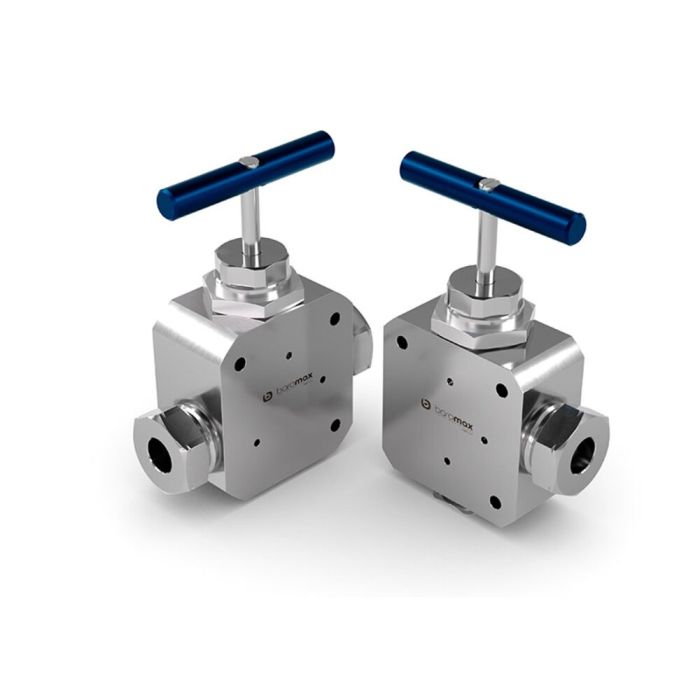

baromax Handventil – präzise Nadelventile für Hochdrucksysteme

baromax Handventile sind die zuverlässige Lösung zum Absperren und Regulieren von Medien. Speziell für extreme Hochdruckanwendungen entwickelt, kommen sie in anspruchsvollen Hydrauliksystemen, wie z. B. Hydroforming und Wasserstrahlschneiden zum Einsatz.

Ihre Vorteile auf einen Blick:

Richtungsunabhängige Absperrung – flexibel einsetzbar in jede Strömungsrichtung
Hohe Durchflussraten – dank größerer Nennweite als der Rohr-Innendurchmesser
Schnelle Betätigung – nur zwei Umdrehungen für vollständiges Öffnen/Schließen
Einfache Bedienung – ergonomischer Handgriff für präzise Regulierung
Schnelle Integration – kompatibel mit baromax Fittings, identische Baugröße
Montagefreundlich – verschiedene Befestigungsbohrungen zur Installation auf Panels oder Schienen.

Ob Rückschlagventile, von Hand oder pneumatisch betätigte Nadelventile – baromax Ventile stehen für höchste Qualität, Langlebigkeit und Bedienkomfort unter Hochdruck.

Technische Daten

Technische Daten
Druckbereich (PS)	2.500 bar, 4.200 bar (je nach Ausführung)
Pressure Equipment Type	Rohrleitungsähnliches, druckhaltendes Ausrüstungsteil
Temperaturbereich	+5 °C bis +50 °C
Medium	Luft / Wasser / Hydrauliköl (ausschließlich Öle gemäß Fluidgruppe 2 DGR)
Teilewerkstoffe	Hochfester Edelstahl
Konformitäten / Prüfungen / Zulassungen	Zertifiziertes Qualitätssicherungssystem nach Druckgeräterichtlinie 2014/68/EU Einstufung: Artikel 4, Absatz 3

Merkmale

Nadelventile zum Absperren von Hochdruckleitungen
Schnelles Öffnen und Schließen mit nur wenigen Umdrehungen
Einfacher Einbau durch zahlreiche Befestigungsmöglichkeiten
Hohe Durchflussraten aufgrund optimierter technischer Nennweite
Durchfluss in beide Richtungen möglich
Lieferung inkl. vormontierten Druckringen und Druckschrauben

Anwendung

baromax Handventile sind speziell für den Einsatz im Hochdruckbereich konzipiert und kommen insbesondere in der Hochdruck-Hydraulik zum Einsatz. Klassische Anwendungsbereiche sind:

Hydroforming-Anlagen
Wasserstrahlschneiden
Hochdruck-Prüfstände
Industrie- und Sondermaschinenbau

CAD

CAD-Dateien herunterladen

Downloads

Bezeichnung	Dokumenttyp	Sprache	Dateityp	Dateigröße

Produkt Varianten

	Bestellnummer	Product Name
	C1-189333	baromax Handventil mit gerader Ausführung, M16x1,5, TNW: 2,5 mm, 4.200 bar
	C1-189519	baromax Handventil mit gerader Ausführung, 9/16“-18 UNF, TNW: 2,5 mm, 4.200 bar
	C1-189522	baromax Handventil mit winkliger Ausführung, M16x1,5, TNW: 2,5 mm, 4.200 bar
	C1-189526	baromax Handventil mit winkliger Ausführung, 9/16“-18 UNF, TNW: 2,5 mm, 4.200 bar
	C1-189549	baromax Handventil mit gerader Ausführung, M20x1,5, TNW: 3,2 mm, 4.200 bar
	C1-189550	baromax Handventil mit gerader Ausführung, 3/4“-16 UNF, TNW: 3,2 mm, 4.200 bar
	C1-189555	baromax Handventil mit winkliger Ausführung, M20x1,5, TNW: 3,2 mm, 4.200 bar
	C1-189561	baromax Handventil mit winkliger Ausführung, 3/4“-16 UNF, TNW: 3,2 mm, 4.200 bar
	C1-189562	baromax Handventil mit gerader Ausführung, M30x2, TNW: 4,5 mm, 4.200 bar
	C1-189563	baromax Handventil mit gerader Verbindung, 1 1/8“-12 UNF, TNW: 4,5 mm, 4.200 bar
	C1-189570	baromax Handventil mit winkliger Ausführung, M30x2, TNW: 4,5 mm, 4.200 bar
	C1-189571	baromax Handventil mit winkliger Ausführung, 1 1/8“-12 UNF, TNW: 4,5 mm, 4.200 bar
	C1-189573	baromax Handventil mit winkliger Ausführung, M20x1,5, TNW: 5,0 mm, 2.500 bar
	C1-189575	baromax Handventil mit gerader Ausführung, M30x2, TNW: 8 mm, 2.500 bar
	C1-189576	baromax Handventil mit winkliger Ausführung, M30x2, TNW: 8 mm, 2.500 bar
	C1-189577	baromax Handventil mit gerader Ausführung, 1 1/8"-12 UNF, TNW: 8 mm, 2.500 bar
	C1-189578	baromax Handventil mit winkliger Ausführung, 1 1/8“-12 UNF, TNW: 8 mm, 2.500 bar
	C1-189582	baromax Handventil mit gerader Ausführung, M20x1,5, TNW: 5 mm, 2.500 bar
	C1-189584	baromax Handventil mit gerader Ausführung, 3/4"-16 UNF, TNW: 5 mm, 2.500 bar
	C1-189585	baromax Handventil mit winkliger Ausführung, 3/4“-16 UNF, TNW: 5 mm, 2.500 bar
	C1-189590	baromax Handventil mit gerader Ausführung, M16x1,5, TNW: 3,5 mm, 2.500 bar
	C1-189591	baromax Handventil mit winkliger Ausführung, M16x1,5, TNW: 3,5 mm, 2.500 bar
	C1-189592	baromax Handventil mit gerader Ausführung, 9/16"-18 UNF, TNW: 3,5 mm, 2.500 bar
	C1-189593	baromax Handventil mit winkliger Ausführung, 9/16“-18 UNF, TNW: 3,5 mm, 2.500 bar
