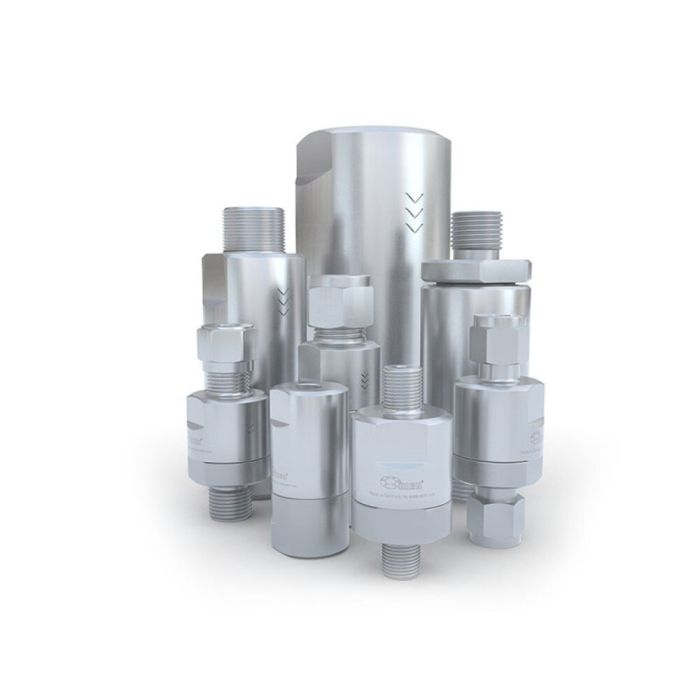

WEH® Valvola di ritegno TVR2-S1
Data la loro estrema ermeticità, le valvole di ritegno WEH® TVR2 in acciaio inossidabile è come se fossero fatte per applicazioni con fluidi liquidi e gassosi. Si confermano dopo anni di servizio nei settori più diversi.
Per i materiali di grande qualità, le valvole sono particolarmente resistenti a usura, a corrosion e sono estremamente durature. Grazie alla loro struttura aerodinamica, le valvole di ritegno sono anche molto silenziose.
Le valvole di ritegno possono essere fornite come soluzioni standard o speciali con le più diverse porte di connessione:
- Filettatura interna ed esterna da G1/8“ a max G1“
- Collegamenti con doppio ogiva per tubi con diametro da 6 mm a 50 mm
- NPT, UNF o filettatura metrica
- Flangia fino a DN 125 mm
- Manicotti per tubi flessibili, raccordi per tubi rigidi, raccordi a pressare
Tutte le valvole sono disponibili in acciaio inox. Si prega di farne richiesta!
| Diametro nominale (DN) | A seconda della versione |
|---|---|
| Pressione di esercizio PS max ammessa | 250 bar |
| Pressione di apertura PC | A seconda della versione |
| Campo di temperatura | -20 °C fino a max. +200 °C |
| Ingresso B1 | Tubo Ø 12 mm, Ø 16 mm<br>G3/8", G1/2", G3/4", G1" |
| Uscita B2 | Tubo Ø 12 mm, Ø 16 mm<br>G3/8", G1/2", G3/4", G1" |
| Tasso di perdita | 1 x 10-4 mbar x l/s |
| Materiali denti | Acciaio |
| Materiale delle molle | Acciaio |
| Materiali delle guarnizioni | FKM |
| Sede valvola | Tenuta a cono |
| Direzione del flusso | B1 -> B2 |
| Serie di prodotti | TVR2-S1-A02 |
- Elevata tenuta
- Pressione di apertura minima

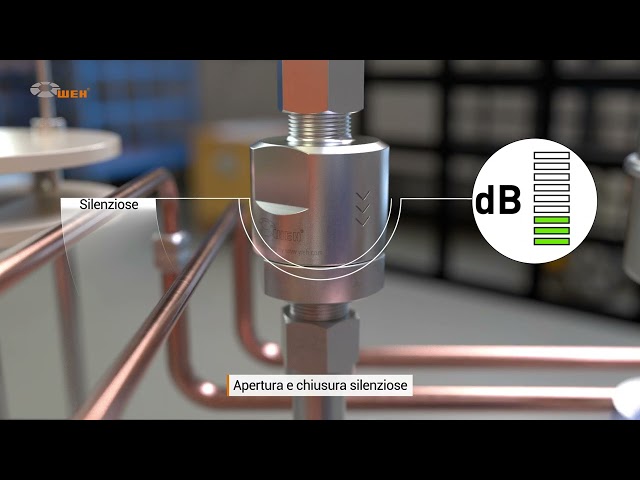

- Apertura e chiusura silenziose
- Pressione di esercizio max fino a 250 bar
- Guarnizioni valvola oltre la portata del fluido
- Acciaio
- Resistenza all’usura e alla corrosione
Valvola di ritegno ad alta prestazione TVR2 per l'impiego di fluidi liquidi e gassosi. I settori di applicazione sono altrettanto versatili come la struttura ed i materiali utilizzati. Le valvole di ritegno WEH® TVR2 vengono utilizzate nei seguenti settori: industria meccanica e impiantistica, industria chimica / farmaceutica, tecniche di estrazione, industria alimentare, tecnologia medica, ecc.
Le valvole di ritegno possono essere fornite come soluzioni standard o speciali con le più diverse porte di connessione:
- Filettatura interna ed esterna da G1/8“ a max G1“
- Collegamenti con doppio ogiva per tubi con diametro da 6 mm a 50 mm
- NPT, UNF o filettatura metrica
- Flangia fino a DN 125 mm
- Manicotti per tubi flessibili, raccordi per tubi rigidi, raccordi a pressare
Tutte le valvole sono disponibili in acciaio inox. Si prega di farne richiesta!
