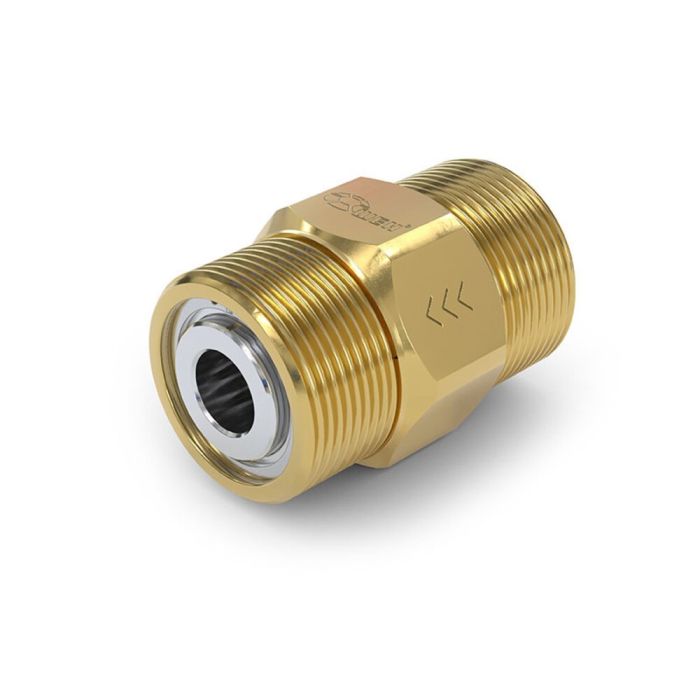

WEH® Valvola di ritegno TVR2 Gas
Le valvole di ritegno WEH® TVR2 Gas sono state sviluppate appositamente come elemento di protezione contro il riflusso per l'utilizzo in impianti, tubazioni e punti di prelievo di gas.
Offrono una protezione affidabile contro il riflusso di gas e contro la formazione di pericolose miscele gassose.
Le valvole di ritegno trovano impiego in particolare nei casi in cui un fluido deve scorrere all'interno di un tubo solo in una direzione (e non in quella contraria).
La disposizione delle guarnizioni valvola all’esterno dell’area di flusso, fa sì che le guarnizioni stesse non vengano danneggiate dal fluido.
Pertanto le valvole di ritegno non solo garantiscono una tenuta ottimale e perdite limitate, ma si caratterizzano anche per la loro eccezionale durata di vita e robustezza.
La pressione di apertura minima delle valvole di ritegno garantisce inoltre, anche in presenza di flussi elevati, un funzionamento particolarmente silenzioso.
Le valvole di ritegno rispettano le disposizioni della direttiva sulle attrezzature a pressione PED 2014/68/EU.
| Diametro nominale (DN) | 12 mm |
|---|---|
| Pressione di esercizio PS max ammessa | 420 bar |
| Campo di temperatura | +5 °C fino a +95 °C |
| Fluidi | Gas rari |
| Ingresso B1 | UNF 1 3/8"-12 maschio, SAE J514 |
| Uscita B2 | UNF 1 3/8"-12 maschio, SAE J514 |
| Materiali | Housing of brass, inner parts of stainless steel |
| Materiale delle molle | Stainless spring steel |
| Materiali delle guarnizioni | Housing seal of EPDM |
| Sede valvola | Cone sealing with PEEK |
- Elevata tenuta
- Costruzione compatta
- Montaggio semplice
- Estremamente silenzioso grazie all’ottimizzazione condotto interno del gas
- Resistenza all’usura e alla corrosione
Valvola di ritegno per una prevenzione affidabile del flusso di ritorno in un flusso di mezzi gassosi e per l'installazione in impianti di miscelazione del gas.
La famiglia di prodotti WEH® TVR2 viene offerta come prevenzione del flusso di ritorno secondo la norma DIN EN 736-1 per impianti, tubazioni e punti di prelievo di molti fluidi gassosi e liquidi.
Su richiesta, è possibile offrire punti di prelievo di molti fluidi gassosi e liquidi.
