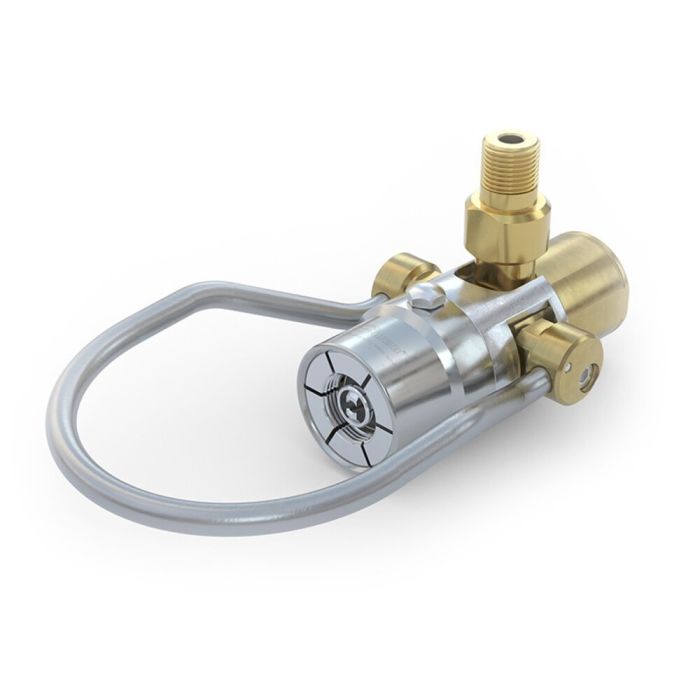

WEH® Innesto TW920
Con l’innesto rapido WEH® TW920, non occorre più rimuovere gli inserti a pin delle valvole speciali. In questo modo è possibile semplicemente collegare e riempire le bombole. Quando viene applicate pressione, il pistone del innesto WEH® si muove indietro ed estrae il pin della valvola residuale. Il riempimento può cominciare..
WEH® TW920 con valvola di comando pneumatica
L’innesto rapido TW920 è disponibile come opzione anche con una valvola di comando pneumatica integrata. La valvola di comando è dotata di una valvola a saracinesca per il raccordo di pressione di comando P1 e di un raccordo di sfiato C1. Al raccordo di sfiato è possibile collegare un tubo di recupero che permette di immettere nuovamente nel sistema il gas sfiatato.
| Pressione di esercizio PS max ammessa | 40 bar (580 psi) |
|---|---|
| Pressione di commando | Max. 6 - 8 bar (per apertura della valvola residuale) |
| Campo di temperatura | -10 °C fino a +80 °C |
| Connection A | W21.8x1/14" male thread |
| Ingresso B1 | NPT 3/8" maschio |
| Tasso di perdita | 1 x 10-3 mbar x l/s |
| Azionamento | Azionamento manuale della forcella (forcella cambia a seconda del raccordo con la valvola della bombola) |
| Materiali | Ottone e acciaio inox antiruggine |
| Materiali delle guarnizioni | Guarnizione frontale in HNBR |
- Perfetta tenuta in pochi secondi
- Per valvole di bombole con filettatura esterna e valvole con pressione residua
- Senza avvitamento manuale
- Il pin RPV nella valvola viene azionato automaticamente
- Semplifica il processo di collegamento e riempimento
- Comando per mancini e destrimani
- Meccanismo a pinze segmentate WEH®
Innesto rapido per il riempimento di refrigerante tramite valvole delle bombole con filettatura esterna e valvola residuale.
