WEH® Innesto TW850 - Serie di prodotti

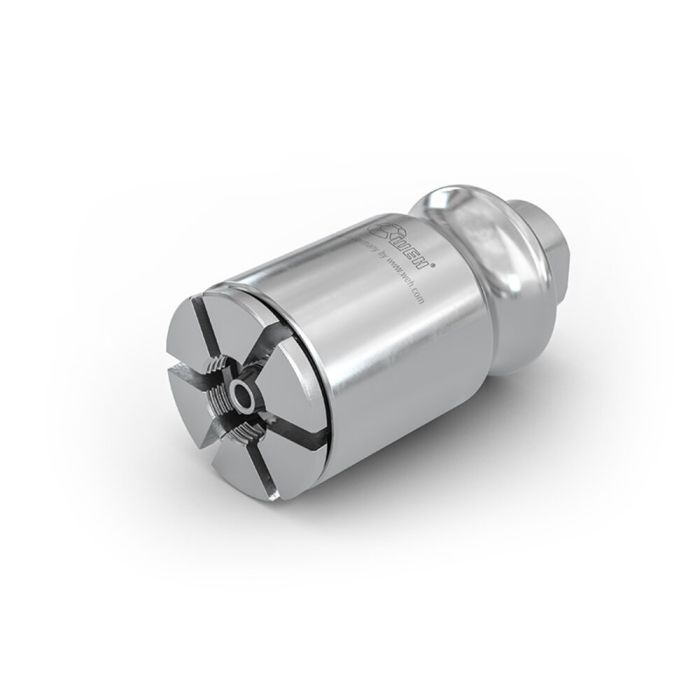

L’innesto rapido WEH® TW850 è ideale per le prove di funzionamento e di pressione a intervalli di alta pressione fino ad un massimo di 630 bar. Esegue alla velocità di secondi collegamenti a tenuta di pressione su componenti a gola, collarino, ogiva, flangia, manicotto o filettatura esterna. Senza l’onere di avvitare e svitare e senza bisogno di altri materiali di tenuta e nastri sigillanti.
Estrarre semplicemente la ghiera scorrevole e inserire l'innesto sul pezzo di collaudo. Grazie al risparmio di tempo nel suo utilizzo, l’innesto rapido riduce i tempi di prova e semplifica i cicli di lavoro.
Realizzato in acciaio inossidabile di qualità, l'innesto è all’altezza degli alti requisiti nelle prove industriali ed è anche adatto a processi di collaudo automatizzati.
Il giunto rapido WEH® TW850 viene, tra le altre cose, utilizzato per le prove di perdita dei serbatoi di pressione, dei compressori e degli scambiatori di calore, nonché dei collegamenti di tubi flessibili idraulici e ad alta pressione. Questo innesto universale è adatto per il collegamento a dadi a risvolto, collegamenti a vite con anello di serraggio e pompe ad iniezione.
| Pressione di esercizio PS max ammessa | Vuoto fino a 630 bar |
|---|---|
| Temperature Range | +5 °C fino a +80 °C |
| Leak Rate | 1 x 10-3 mbar x l/s |
| Actuation | Azionamento manuale della ghiera |
| Material | Acciaio inossidabile |
| Sealing Material | Guarnizione principale in NBR |
- Perfetta tenuta in pochi secondi
- Materiali di alta qualità
- Senza avvitamento manuale
- Possibili versioni speciali
- Meccanismo a pinze segmentate WEH®
Innesto rapido per prove di alta pressione / funzionamento / tenuta di componenti con gole, collarini, manicotti o filettatura esterna per le misure standard seguenti:
- Tubi secondo ISO 8434-1
L'innesto TW850 è adatto per compiere di prove di serbatoi, compressori scambiatori, strumenti di misura, tubi alta pressione / tubi flessibili idraulici ecc. Innesto universale TW850 per pompe ad iniezione.
