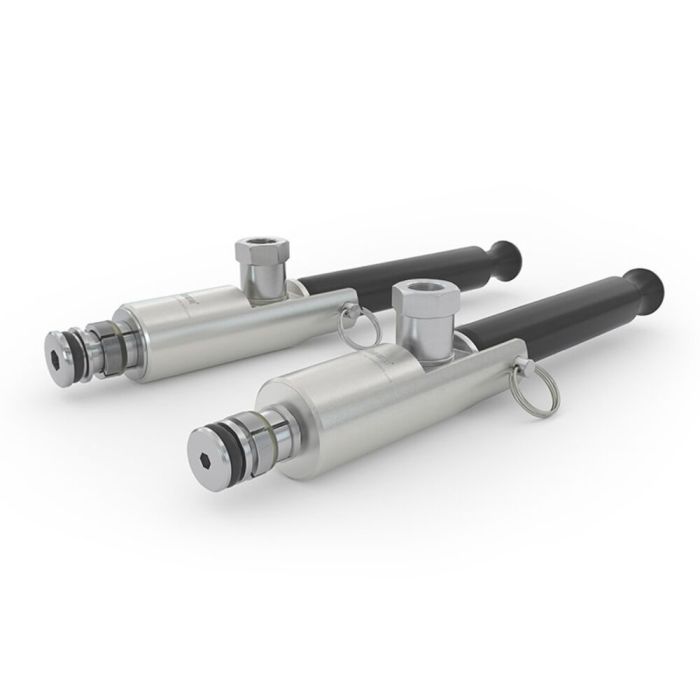

WEH® Innesto TW230
Il innesto rapido WEH® TW230 per fori e tubi in rame, acciaio o alluminio è adatto per prove di pressione e a vuoto, nonché di test della caduta di pressione, prove subacquee e con elio. Crea un collegamento a tenuta sul diametro interno di 9,5 fino a 22,2 mm - realizzano alla velocità di secondi collegamenti sicuri e a tenuta di pressione.
La tenuta radiale è molto affidabile e supera elevate tolleranze, fino a ± 0,25 mm (rotondità richiesta del diametro interno del tubo max. 0,25 mm). Non richiede regolazioni delle guarnizioni.
L'azionamento manuale della leva di serraggio permette una perfetta tenuta nel diametro interno. Le pinze segmentate WEH® si aggrappano con sicurezza sul componente - dispositivi di collaudo onerosi potranno essere eliminati. Grazie al risparmio di tempo nel suo utilizzo, l’innesto rapido riduce i tempi di prova e semplifica i cicli di lavoro. Il tutto a vantaggio di un aumento della produttività. Il sistema delle pinze rende minima la pressione sulla superficie del pezzo riducendone la sua deformazione.
Il innesto rapido WEH® TW230 è dotato di una guarnizione frontale in NBR. Altri materiali delle guarnizioni sono disponibili su richiesta. I chiarimenti relativi alla compatibilità dei fluidi spettano al cliente.
Il innesto rapido ha trovato il suo utilizzo, tra l’altro, nell'industria di raffreddamento e climatizzazione per prove di tenuta di scambiatori di calore, impianti di condizionamento, tubazioni, impianti di riscaldamento; ma anche nell’industria automobilistica per l’esecuzione di prove sui radiatori.
| Diametro nominale (DN) | 2 to 5 mm, acc. to design |
|---|---|
| Pressione di esercizio PS max ammessa | Vacuum up to 70 bar (1,015 psi) |
| Campo di temperatura | +5 °C fino a +80 °C |
| Ingresso B1 | G1/8" female thread |
| Ruvidità superficiale max. ammessa pezzo di collaudo | Rz8 μm |
| Durezza materiale max. ammessa pezzo di collaudo | 28 HRC |
| Tasso di perdita | 1 x 10-3 mbar x l/s |
| Azionamento | Manual actuation via clamping lever |
| Materiali | Clamping jaws: Corrosion resistant stainless steel, hardened Housing: Anodized aluminium |
| Materiali delle guarnizioni | Front seal of NBR |
- Connection in seconds
- For connection into straight tubes and bores
- High-grade materials
- No hand tightening required
- No seal adjustment required
- WEH® Jaw Locking Mechanism
- Wide range of tube tolerances up to ± 0.25 mm
Aggancio / sgancio rapido TW230 per collegamenti nei fori e tubi lisci. Perfetta tenuta al diametro interno Ø 9.5 mm (3/8“) fino a 22.2 mm (7/8“). Applicazioni tipiche sono prove di pressione / prove in vuoto / prove di caduta di pressione / prove con elio di componenti nell’industria della climatizzazione / nel settore industriale / nell’industria automobilistica:
- Scambiatori di calore
- Impianti frigoriferi
- Impianti di riscaldamento
- Serbatoi
- Valvole
- Traduttori
- Compressori
- Condensatore
- Evaporatori
- Tubazioni
- Impianti di condizionamento
- Ugello dell'acqua per provi di motori
