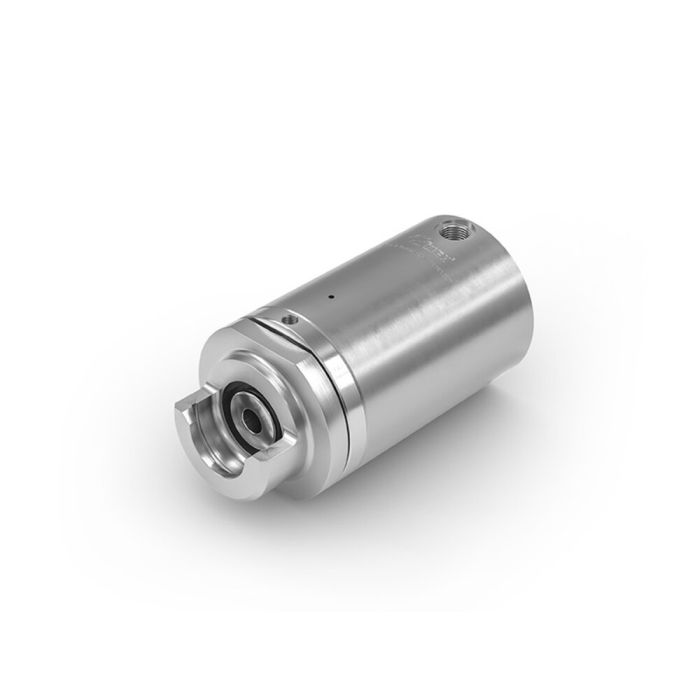

WEH® Innesto TW132
Per collaudi e collegamenti di tubi / flessibile del tipo banjo, azionamento pneumatico, max. 50 bar
Codice
TW132
0,00 €
L’innesto rapido WEH® TW132 è la versione a bassa pressione dell’innesto rapido WEH® TW130 ed è stato progettato appositamente per collaudare componenti con viti a occhio, attacchi con dadi a risvolto per tubi e flessibili, ecc.
È possibile anche l’impiego sott’acqua.
Grazie alla struttura robusta e alla semplicità del comando, è possibile controllare un numero di pezzi elevato. L’innesto rapido ha un azionamento pneumatico. La posizione del supporto del pezzo di collaudo può essere regolata tramite il disco e il supporto è adattato al pezzo di collaudo del cliente.
L’innesto WEH® TW132 è indicato per una pressione di max. 50 bar. Possibilità di automatizzazione.
| Pressione di esercizio PS max ammessa | Max. 50 bar |
|---|---|
| Pressione di commando | 6 - 8 bar |
| Pilot Pressure Port P1 | G1/8" femmina |
| Campo di temperatura | -10 °C fino a +80 °C |
| Fluidi | Aria, acqua, oil minerali, elio |
| Azionamento | Azionamento pneumatico, automazione possibile |
| Materiali | Pinze di serraggio: Acciaio inox Corpo esterno: Alluminio anodizzato |
| Materiali delle guarnizioni | NBR |
| Approval | PED 2014/68/EU, Art. 4.3 |
- Perfetta tenuta in pochi secondi
- Disegno ergonomico
- Senza avvitamento manuale
- Adatto per l'automatizzazione di processi di collaudi
- Prove di numeri di pezzi elevati
- Costruzione compatta
