WEH® Innesto TW131
per collaudi e collegamenti di tubi / flessibile del tipo banjo, azionamento della ghiera, max. 50 bar
Codice
TW131
0,00 €

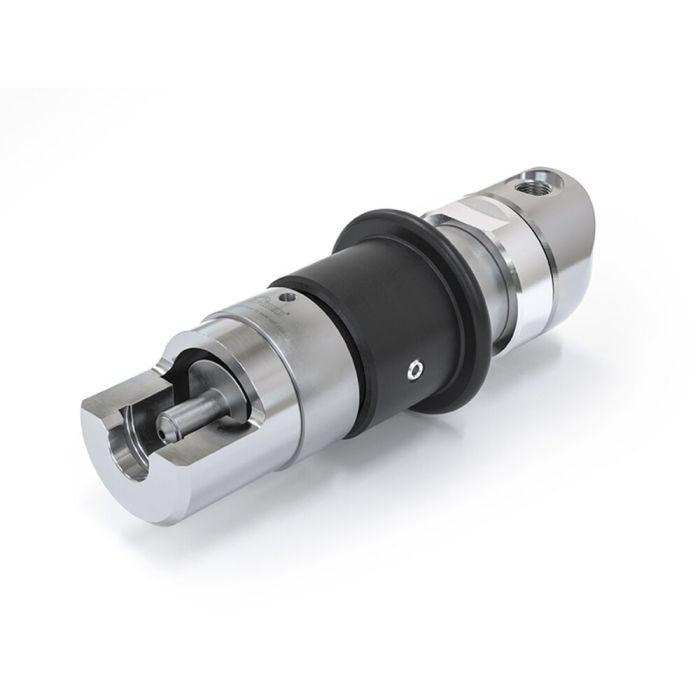

L’innesto rapido WEH® TW131 è la versione manuale dell’innesto rapido WEH® TW130 ed è stato progettato appositamente per collaudare componenti con viti a occhio, attacchi con dadi a risvolto per tubi e flessibili, ecc.
Un campo di applicazione importante è quello del controllo degli scambiatori di calore nel settore della refrigerazione e della climatizzazione, ad es. per attacchi a saldare. Grazie alla struttura robusta e alla semplicità del comando, è possibile controllare un numero di pezzi elevato. La procedura di raccordo ha luogo manualmente attraverso arretramento e rilascio della ghiera. Il supporto del pezzo di collaudo è adattato al pezzo di collaudo del cliente.
L’innesto WEH® TW131 è indicato per una pressione di max. 50 bar.
| Pressione di esercizio PS max ammessa | Max. 50 bar |
|---|---|
| Campo di temperatura | -10 °C fino a +80 °C |
| Fluidi | Aria, acqua, oil minerali, elio |
| Azionamento | Azionamento manuale della ghiera |
| Materiali | Pinze di serraggio: Acciaio inox Corpo esterno: Alluminio anodizzato |
| Materiali delle guarnizioni | NBR |
| Approval | PED 2014/68/EU, Art. 4.3 |
- Perfetta tenuta in pochi secondi
- Senza avvitamento manuale
- Prove di numeri di pezzi elevati
- Disegno ergonomico
- Costruzione compatta
| Descrizione | Tipo di documento | Lingua | Formato del file | Dimensione del file |
|---|
