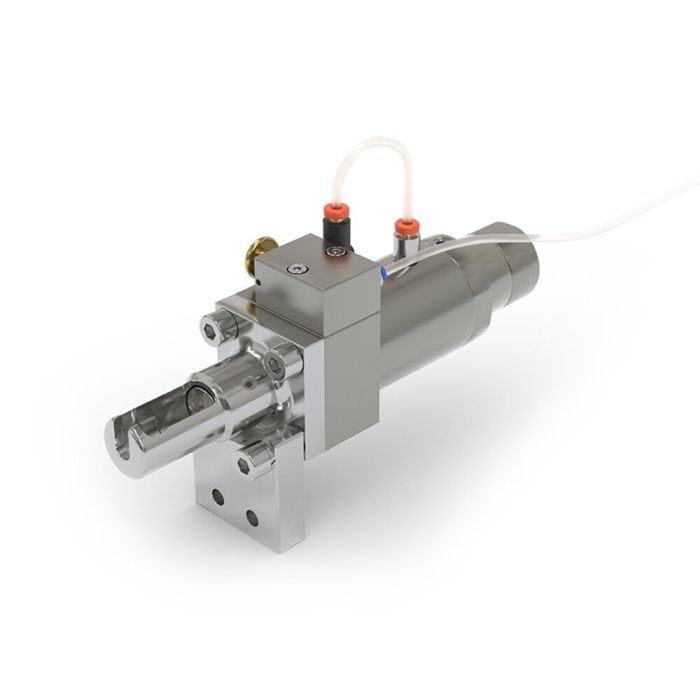

WEH® Innesto TW130
L’innesto rapido WEH® TW130 è stato progettato appositamente per collaudare componenti con viti a occhio, attacchi con dadi a risvolto per tubi e flessibili, ecc. fino a max 350 bar.
Grazie alla struttura robusta e alla semplicità del comando, è possibile controllare un numero di pezzi elevato. Risulta così ideale per l’automatizzazione dei cicli di collaudo durante la produzione.

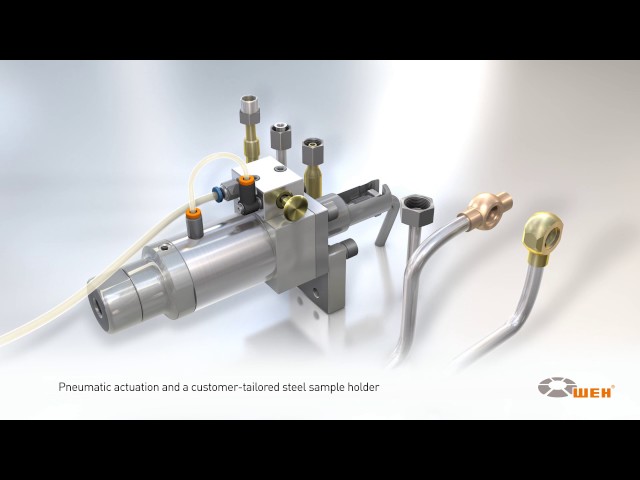

L’innesto è dotato di azionamento pneumatico, di un supporto personalizzato in acciaio per pezzi di collaudo e, secondo necessità, di una piastra di sostegno.
Le versioni speciali, quali ad es. gli innesti multipli, sono disponibili su richiesta.
| Pressione di esercizio PS max ammessa | 350 bar |
|---|---|
| Pilot Pressure | 6 - 8 bar |
| Pilot Pressure Port P1 | G1/8" femmina |
| Temperature Range | -10 °C fino a +80 °C |
| Media Inlet | G1/4" femmina |
| Leak Rate | 1 x 10-3 mbar x l/s |
| Actuation | Azionamento pneumatico della pulsante di valvola. Automazione possibile. |
| Material | Pinze di serraggio: Acciaio inox Corpo esterno: Alluminio anodizzato |
| Sealing Material | Guarnizione principale in NBR |
- Perfetta tenuta in pochi secondi
- Disegno ergonomico
- Aumento della produttività e riduzione dei costi
- Senza avvitamento manuale
- Costruzione compatta
- Adatto per l'automatizzazione di processi di collaudi
- Prove di numeri di pezzi elevati
Innesto multiplo per prove di pressione / funzionamento automatizzate su componenti con viti a occhio e raccordi per tubi e flessibili con dadi a risvolto nell’industria della climatizzazione e componenti idrauliche.
- Scambiatori di calore
- Flessibili dell’alta pressione
