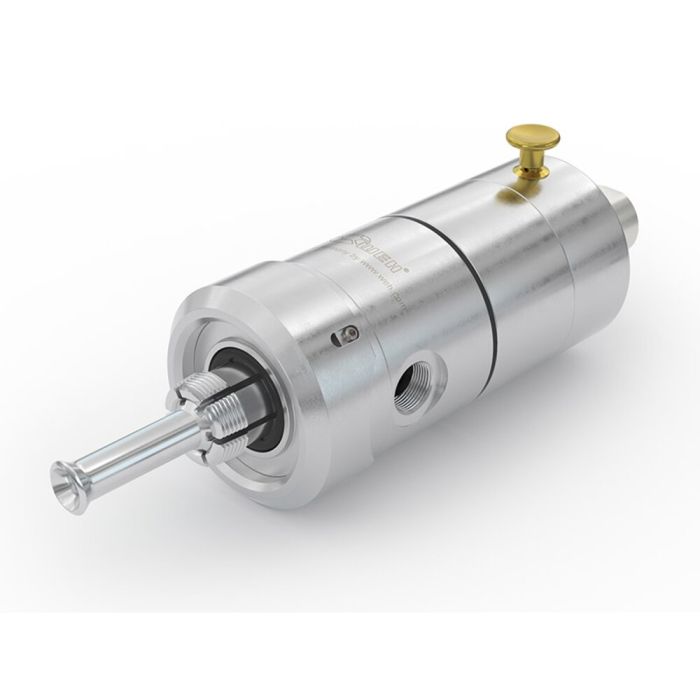

WEH® Innesto TW117
L’innesto rapido TW117 semplifica la prova di pressione delle bombole del gas con acqua. Non è necessario avvitare e svitare continuamente i flessibili di collegamento del fluido di collaudo. Questo permette non solo di ottenere un sensibile risparmio di tempo, ma anche di proteggere le articolazioni del personale addetto. Questo innesto rapido può essere adattato in modo semplice e rapido utilizzando una sola mano. Ciò che stupisce del modello TW117 è soprattutto la sua funzionalità universale.
Tre funzioni con un solo raccordo: Rifornimento, prova e scarico delle bombole del gas con acqua, con la possibilità di effettuare lo svuotamento anche con aria compressa. Grazie all’azionamento pneumatico, l’innesto per collaudo è adatto anche all’automatizzazione.
L’innesto rapido TW117 è dotato di un anello verde che permette un controllo visivo (vedere l’esempio di utilizzo) che consente di verificare il suo corretto collegamento.
| Pressione di esercizio PS max ammessa | 450 bar |
|---|---|
| Pressione di commando | 6 - 8 bar |
| Campo di temperatura | +10 °C fino a +80 °C |
| Fluidi | Acqua, aria compressa (per lo scarico) |
| Connection A | W28.8x1/14" female thread, DIN 477 |
| Ingresso B1 | M16x1,5 femmina |
| Tasso di perdita | 1 x 10-3 mbar x l/s |
| Azionamento | Azionamento pneumatico della pulsante di valvola |
| Materiali | Acciaio inox antiruggine, alluminio, ottone |
| Materiali delle guarnizioni | NBR |
- Possibilità di automatizzare
- Perfetta tenuta in pochi secondi
- Materiali di alta qualità
- Aumento della produttività e riduzione dei costi
- Senza avvitamento manuale
- Costruzione compatta
- Three functions with one connection: Filling - Testing - Discharging of / with water
- Meccanismo a pinze segmentate WEH®
Innesto rapido per prove di bombole del gas con acqua. Tre funzioni con un solo raccordo: Rifornimento, prova e scarico delle bombole del gas con acqua, con la possibilità di effettuare lo svuotamento anche con aria compressa.
