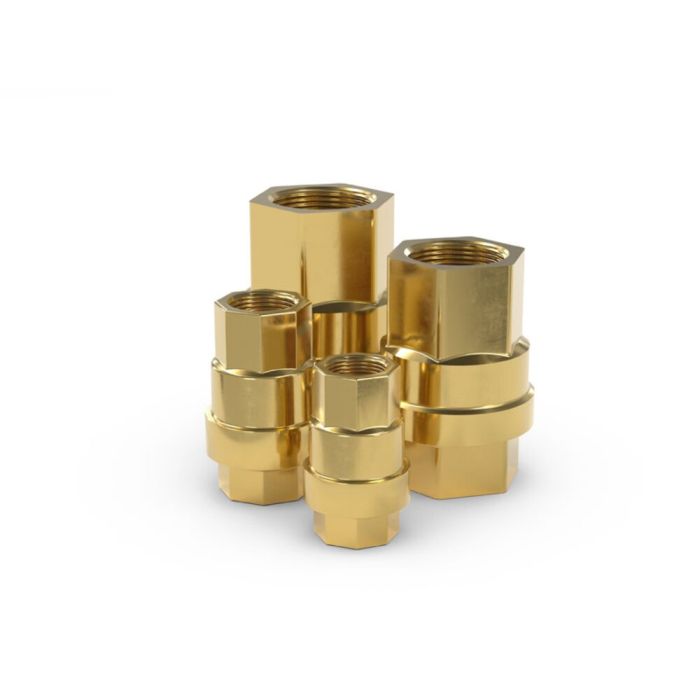

Valvola di ritegno TVR61-S1

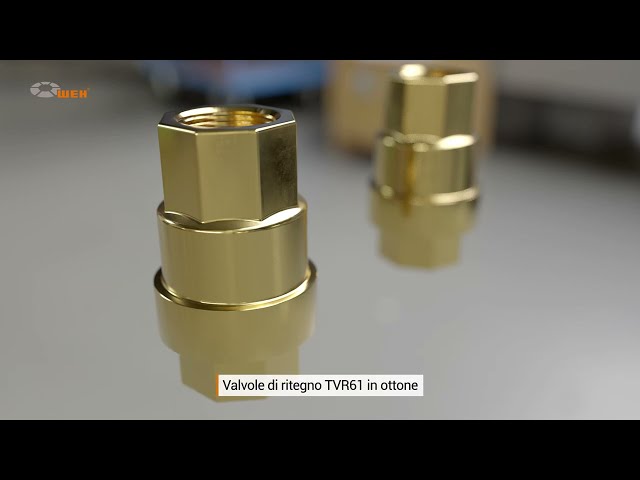

Le valvole di ritegno WEH® TVR61 in ottone rispondono al meglio all’impiego in applicazioni impiantistiche idrauliche e pneumatiche con fluidi e aria compressa. Si confermano dopo anni in impianti con recipienti a pressione o pompe a immersione.
Grazie alla minima pressione di apertura, le valvole sono particolarmente silenziose. Si caratterizzano anche per grande portata, per cui risultano considerevoli risparmi di tempo.
Le valvole possono essere montate in qualsiasi posizione a piacere. Occorre soltanto prestare attenzione alla direzione del flusso.
Le valvole standard sono dotate di filettatura interna su entrambi i lati e disponibili nelle seguenti dimensioni: G1/4"fino a G2". Altre raccordi e versioni su richiesta.
| Diametro nominale (DN) | A seconda della versione |
|---|---|
| Pressione di esercizio PS max ammessa | 20 fino a 40 bar, a seconda della versione |
| Pressione di apertura PC | circa 0,025 bar |
| Campo di temperatura | Da -20 °C a max +100 °C, a seconda della applicazione |
| Ingresso B1 | G1/4", G3/8", G1/2", G3/4", G1", G1 1/4", G1 1/2", G2" |
| Uscita B2 | G1/4", G3/8", G1/2", G3/4", G1", G1 1/4", G1 1/2", G2" |
| Materiali denti | Ottone |
| Materiale delle molle | Acciaio |
| Materiali delle guarnizioni | FKM |
| Sede valvola | Tenuta a cono |
| Direzione del flusso | B1 -> B2 |
| Product Series | TVR61-S1 |
- Tenuta media
- Ottone
- Ingombro ridotto
- Full flow - high flow rate
- Apertura e chiusura silenziose
- Perdita di pressione minima
Applicazioni idrauliche (olio del gruppo 2 ai sensi della Direttiva sugli apparecchi a pressione 2014/68/UE) e pneumatiche nell’impiantistica, idonee anche per impianti con pompe ad immersione e serbatoi di pressione, nonché climatizzatori, impianti di riscaldamento, ecc.
