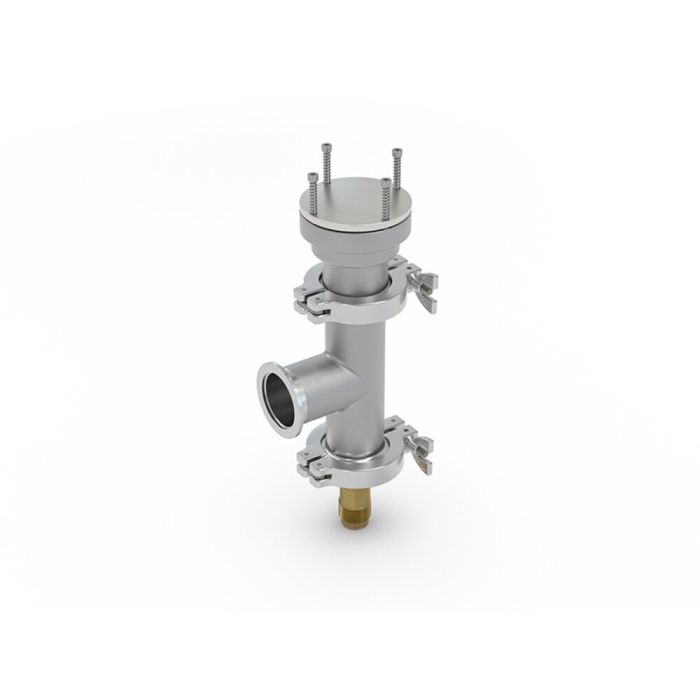

WEH® Unité de sécurité pour la purge de surpression TVS20
L‘unité de sécurité pour la purge de surpression TVS20 protège la pompe en cas de surpression. Elle protège la pompe à vide des dommages en purgeant la surpression sans risque dans l’atmosphère intérieur. Ceci est important pour les pompes à vide montées Le unité de sécurité pour la purge de surpression WEH TVS20 protège encore plus efficacement les pompes à vide contre les dommages dus aux pressions résiduelles dans les installations de gamme haute pression.

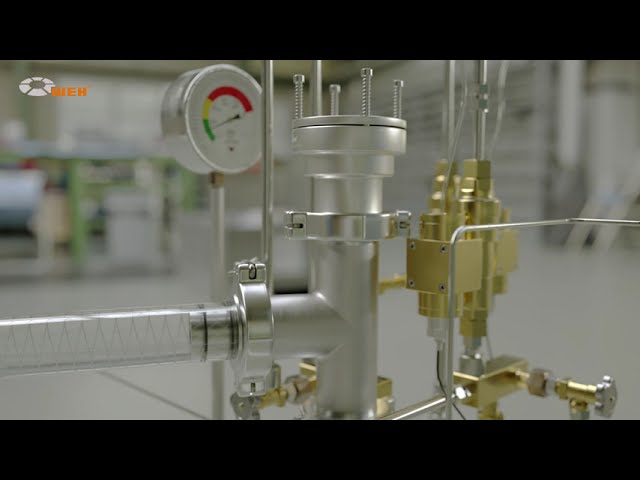

Si la pompe à vide est montée dans un système à pression fonctionnant avec une pression bien supérieure à la pression de service autorisée pour la pompe à vide, le unité de sécurité contre la surpression TVS20 préserve la pompe de tout dommage.
En cas de surpression, le clapet de retour à vide se relève et laisse la surpression se dissiper dans la pièce de manière fiable.
Même les pressions d'entrée de courte durée jusqu'à 420 bars sont réduites à néant dans le unité TVS20 de sécurité contre la surpression jusqu'à 0,2 bar de pression à la sortie menant à la pompe à vide, et ce, en toute sécurité.
L'adaptateur pour entrée « B » existe en version filetée (M24x2).
| Diamètre nominal (DN) | 12 mm |
|---|---|
| Plage de température | +5 °C jusqu‘à +60 °C |
| Fluide | Gaz rares |
| Matériaux | Acier inoxydable, laiton |
| Matériaux d'étanchéité | Cuivre, EPDM |
| Outlet Pressure | 0,2 bar |
| Inlet Pressure | 420 bar |
- Facilité de montage dans des unités de gaz
- Easy to dismantle - easy to clean
- Effective protection of/under vacuum operated components such as vacuum pumps; sensors; etc.
- Matériaux de qualité
- Facile à rééquiper
- Construction simple
- Purger dans l‘atmosphère
- Version for inert gases
