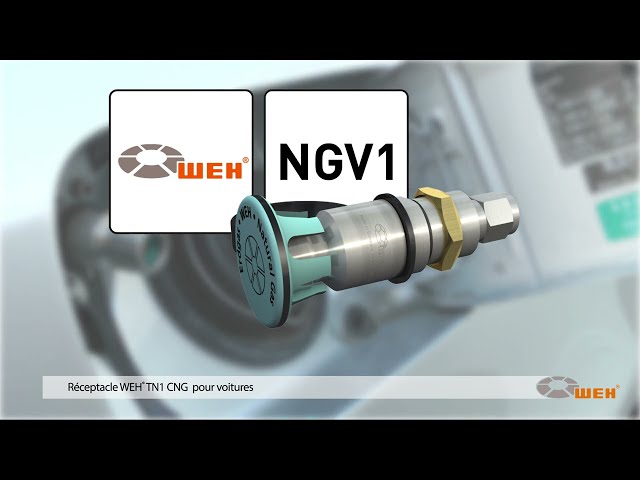

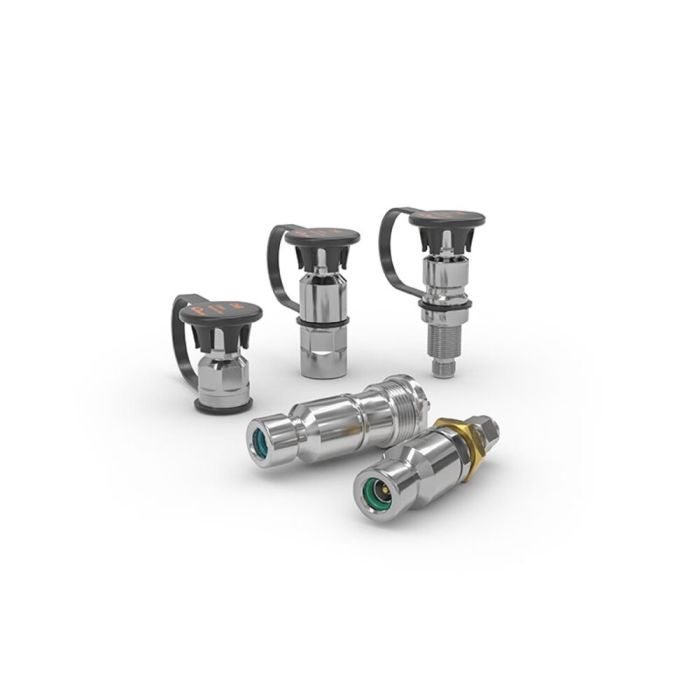

WEH® Réceptacle TN1 CNG
Le réceptacle WEH® TN1 CNG a été conçu spécialement pour le ravitaillement d‘automobiles et se distingue par sa section interne profilée du réceptacle. Ainsi un débit de passage maximal et des temps courts de ravitaillement peuvent être obtenus.
Les joints internes sont disposés de telle sorte que les particules de saleté entraînées par le gaz ne les endommagent pas. Le TN1 CNG se révèle particulièrement robuste et fiable. La maintenance minime réduit les temps morts d’utilisation au minimum.
Le TN1 CNG est équipé d‘un clapet anti-retour intégré et dispose d‘un codage pour gamme de pression/type de gaz.
| Diamètre nominal technique | Depending on design |
|---|---|
| Pression nominale (PN) | PN = 200 bar (3,000 psi) , PN = 250 bar (3,600 psi) |
| Pression de service PS max. admissible | PS = 260 bar (ECE) (3,700 psi) , PS = 315 bar (4,500 psi) |
| Plage de température | -40 °C up to +120 °C (ECE) -40 °C up to +85 °C |
| Matériaux | Corrosion resistant |
| Matériaux d'étanchéité | Natural gas resistant |
| Présentation | With protection cap, integrated particle filter (40 μm) and fittings (only for receptacles with tube fitting) |
| Conformité / Tests / Homologations | ECE R110 |
- Codage de la gamme de pression / du type de gaz (conformément au tableau ci-dessous)
- Compatible with fueling nozzles acc. to NGV1 standard and ISO 14469
- ECE approval available
- Integrated high-flow check valve
- Integrated self-cleaning particle filter (40 μm)
- Low-noise refueling
- Sealing-friendly design
Réceptacle pour ravitaillement / remplissage en gaz naturel de voitures et de véhicules utilitaires ou d‘autres applications industrielles, conçu pour être utilisé avec les nozzles de ravitaillement WEH® selon le standard NGV1 et ISO 14469. Pour le montage sur véhicules soumis à homologation pour la circulation routière, seuls les réceptacles avec homologation ECE peuvent être utilisés.
