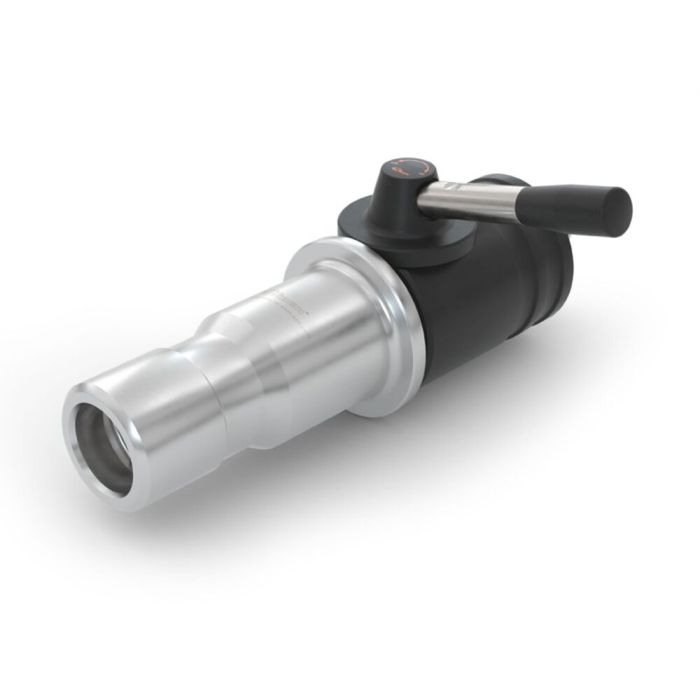

WEH® Nozzle de ravitaillement TK25 H₂ 35 MPa
N° d‘article
C1-62527-X1-X01
0,00 €
Le nozzle de ravitaillement WEH® TK25 H2 satisfait à toutes les exigences posées au ravitaillement de bus et camions à l‘hydrogène.
Le ravitaillement en hydrogène est tout aussi simple que le ravitaillement en carburant.
Placer le nozzle TK25 H2, relâché sur le réceptacle, tourner le levier de commande sur 180° et le véhicule peut être ravitaillé. WEH® TK25 H2 offre une sécurité maximale à l‘opérateur. Le nozzle reste connecté au réceptacle tant que l‘espace entre l‘entrée et le réceptacle du réservoir n‘est pas dépressurisé.
Le codage interne pour la gamme de pression et le type de gaz assure que le TK25 H2 peut être raccordé aux réceptacles WEH® compatibles et évite également tout risque de confusion avec le gaz naturel.
| Diamètre nominal technique | 12 mm |
|---|---|
| Pression nominale (PN) | 35 MPa |
| Pression de service PS max. admissible | MAWP |
| Plage de température du fluide | -20 °C jusqu‘à +85 °C |
| Plage de température ambiante | -40 °C up to +85 °C |
| Entrée fluide B1 | UNF 7/8“-14 male thread, SAE J514, 37° cone |
| Matériaux | Corrosion resistant |
| Matériaux d'étanchéité | Hydrogen resistant |
| Présentation | With plastic thermal protection and gas recirculation |
| Type de nozzle | Type A acc. to SAE J2600:2015 and previous resp. ISO 17268:2012 and previous |
| Poids | Approx. 4.6 kg (10.14 lbs.) |
- Codage de la gamme de pression / du type de gaz (conformément au tableau ci-dessous)
- Compatible to WEH® TN5 H₂ Receptacles
- High flow rate -> short filling times
- High-grade materials
- Plastic thermal protection
- Recirculation of the vented gas
- Safety features when not connected
- WEH® Jaw Locking Mechanism
Nozzle pour ravitaillement rapide de bus et camions à l‘hydrogène en self-service.
