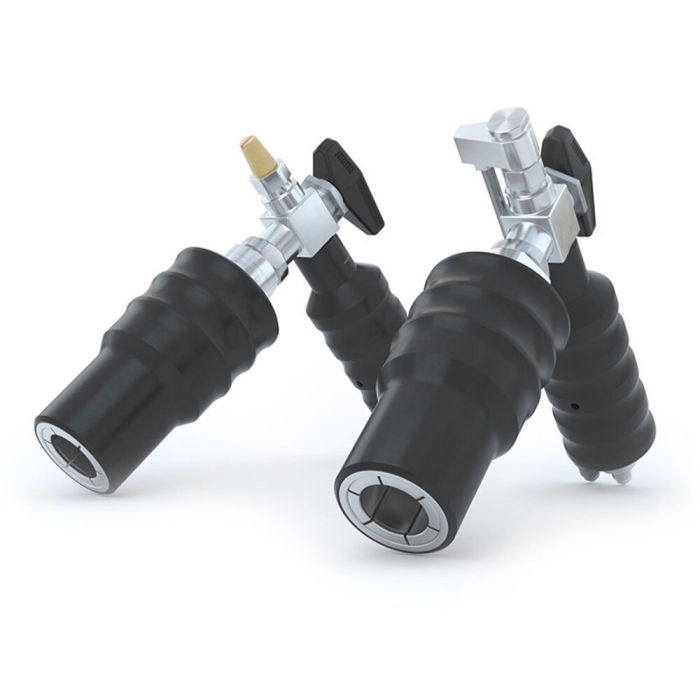

WEH® Nozzle de ravitaillement TK24 CNG
Le nozzle de ravitaillement TK24 CNG se distingue particulièrement par son grand confort de manœuvre.
Grâce au mécanisme de mâchoires, le nozzle de ravitaillement TK22 CNG intégré peut être placé sur le réceptacle sans tirer en arrière le manchon. La construction ergonomique de la poignée et la position du manche à 90° facilite le raccordement. La poignée est coudée, ce qi empêche que les flexibles soient courbés.
Le ravitaillement commence après l‘ouverture de la vanne à boisseau sphérique intégrée. Après le ravitaillement on ferme la vanne à boisseau sphérique. Le système est relâché par la conduite de retour du gaz. On peut décrocher le nozzle en retirant le manchon du TK22 CNG.
Sur demande, le TK24 CNG peut être livré sans conduite de retour du gaz. Grâce à la construction prolongée du nozzle de ravitaillement type TK22 CNG intégré, on peut de même ravitailler facilement des réceptacles d‘accès difficile. Les mâchoires WEH® sont à serrage symétrique, ce qui évite de détériorer le réceptacle et donc de produire des fuites.
| Diamètre nominal technique | 5 mm |
|---|---|
| Pression nominale (PN) | P30HD acc. to ANSI NGV1 / C200 acc. to ISO 14469 PN = 200 bar (3,000 psi) P36HD acc. to ANSI NGV1 / C250 acc. to ISO 14469 PN = 250 bar (3,600 psi) |
| Pression de service PS max. admissible | PS = 300 bar (4,300 psi) , PS = 350 bar (5,000 psi) |
| Plage de température | -40 °C up to +85 °C |
| Matériaux | Corrosion resistant |
| Matériaux d'étanchéité | Natural gas resistant |
| Présentation | With plastic thermal protection, integrated ball valve and gas recirculation |
| Poids | Approx. 2.7 kg (5.95 lbs.) without gas recirculation resp. approx. 3.4 kg (7.50 lbs.) with gas recirculation |
- Color coded impact protection (200 bar / 3000 psi black)
- Compatible with receptacles acc. to NGV1 standard and ISO 14469
- Ergonomic design
- Grip position at 90°
- High-grade materials
- Integrated shut-off valve
- Plastic thermal protection
- Push-Pull actuation
- Version with or without gas recirculation
- WEH® Jaw Locking Mechanism
Nozzle pour ravitaillement rapide de bus et camions à gaz naturel (aussi pour le ravitaillement de longue durée), conçu pour être utilisé avec les réceptacles WEH® selon le standard NGV1 et ISO 14469. Mise en opération par personnel autorisé, pas de mise en opération en self-service!
