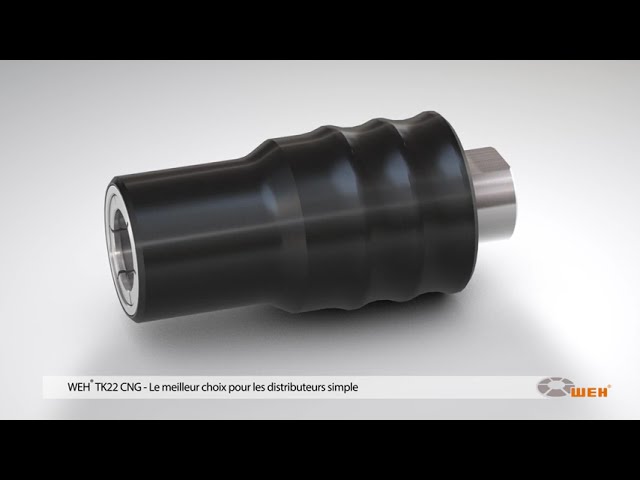

WEH® Nozzle de ravitaillement TK22 CNG
Le TK22 CNG est le gros nozzle de ravitaillement WEH® pour le ravitaillement de bus et camions en gaz naturel. Grâce à sa construction robuste et l‘unique mécanisme WEH® de mâchoires de serrage, une connexion étanche est établie en quelques secondes.
Partout où la pression est appliquée et enlevée par la colonne de distribution, le type TK22 CNG est de premier choix.
Le nozzle „Push-Pull“ est enfoncé dans le réceptacle et les mâchoires de serrage se prennent sur le réceptacle. Pour déconnecter, simplement retirer en arrière le manchon.
| Diamètre nominal technique | 12 mm |
|---|---|
| Pression nominale (PN) | P30HD selon ANSI NGV1 / C200 selon ISO 14469 PN = 200 bar P36HD selon ANSI NGV1 / C250 selon ISO 14469 PN = 250 bar |
| Pression de service PS max. admissible | PS = 300 bar , PS = 350 bar |
| Plage de température | -40 °C jusqu‘à +85 °C |
| Matériaux | Inoxydable |
| Matériaux d'étanchéité | Résistant à gaz naturel |
| Présentation | Avec habillage thermique de protection en matière plastique |
| Poids | Env. 1,8 kg (TK22 CNG) resp. env. 2,2 kg (TK22 CNG avec dispositif de sécurité du manchon) |

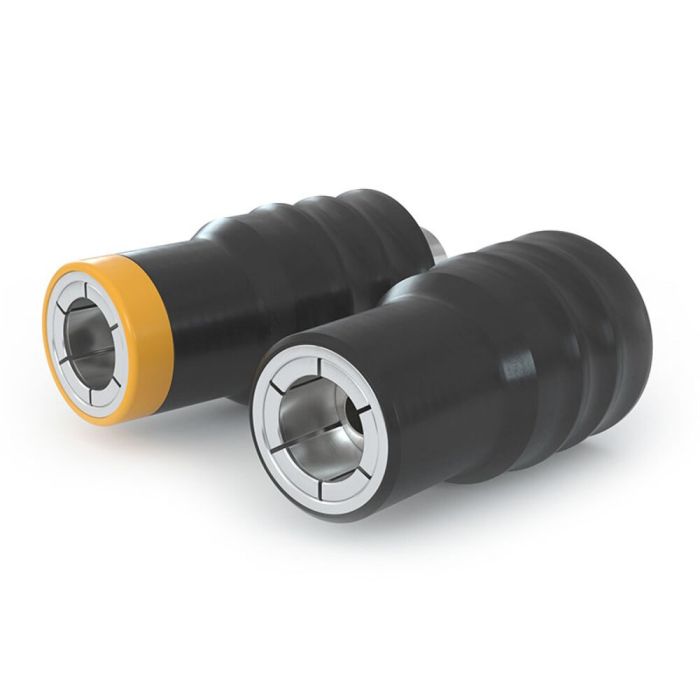

- Color coded impact protection (200 bar / 3000 psi black , 250 bar / 3600 psi yellow)
- Construction compacte
- Compatible avec les réceptacles selon le standard NGV1 et ISO 14469
- Très haut débit de passage
- Matériaux de qualité
- Vanne d’arrêt intégrée
- Habillage thermique de protection
- Actionnement „Push-Pull“
- Dispositif de sécurité du manchon toujours rééquipable
- Mécanisme WEH® de mâchoires de serrage
Nozzle pour ravitaillement rapide de bus et camions à gaz naturel, conçu pour être utilisé avec les réceptacles WEH® selon le standard NGV1 et ISO 14469.Mise en opération par personnel autorisé, pas de mise en opération en self-service!Nous vous recommandons d‘utiliser le TK22 CNG avec dispositif de sécurité du manchon pour l‘opération en self-service.
