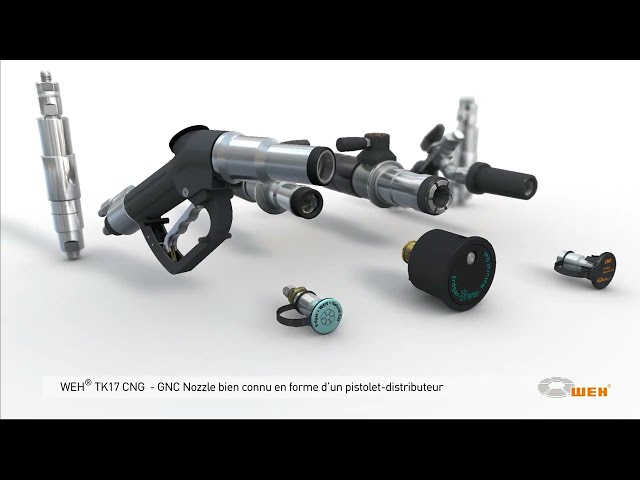

WEH® Nozzle de ravitaillement TK17 CNG
Dans une étape importante dans l‘acceptation du GNV, le premier nozzle de ravitaillement WEH® avec opération d‘une main a les mêmes caractéristiques éprouvées que le type TK16 CNG en offrant un aspect extérieur entièrement nouveau.
Ayant un forme de pistolet-distributeur de carburant, son mode opératoire est aussi révolutionnaire. Retirer le nozzle du poste de ravitaillement et l‘enfoncer dans le réceptacle. Le raccord tournant intégré permet au pistolet de tourner à 360° dans toute position voulue. Tirer le levier de commande, le processus de ravitaillement commence.
Lorsque la connexion est sécurisée, le gaz naturel passe dans la conduite. Après le ravitaillement, actionner le levier de verrouillage pour déverrouiller et décrocher le nozzle de ravitaillement. Naturellement le processus de ravitaillement peut être interrompu à tout moment. La poignée est équipée d‘un aimant pour l‘activation du distributeur.
| Diamètre nominal technique | 8 mm |
|---|---|
| Pression nominale (PN) | P30 acc. to ANSI NGV1 / B200 acc. to ISO 14469 PN |
| Pression de service PS max. admissible | PS = 300 bar (4,300 psi) , PS = 350 bar (5,000 psi) |
| Plage de température | -40 °C up to +85 °C |
| Matériaux | Corrosion resistant |
| Matériaux d'étanchéité | Natural gas resistant |
| Présentation | With plastic thermal protection, gas recirculation and hand grip with magnet |
| Poids | Approx. 2 kg (4.41 lbs.) |
| Conformité / Tests / Homologations | The products comply with ANSI NGV1-2006 |
- Codage pour gamme de pression / type de gaz

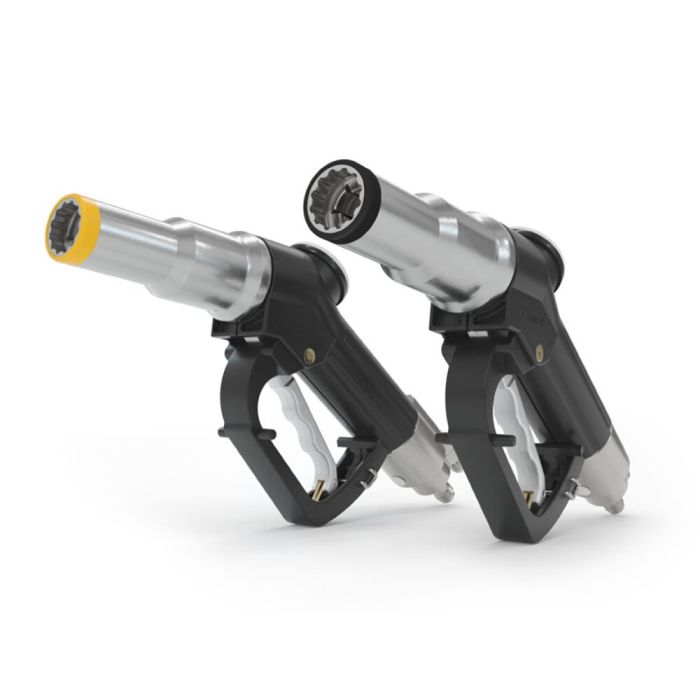

- Color coded impact protection (200 bar / 3000 psi black , 250 bar / 3600 psi yellow)
- Compatible with receptacles acc. to NGV1 standard and ISO 14469
- Easy operation
- Hand grip with magnet
- High flow rate -> short filling times
- High-grade materials
- Left or right single-handed operation
- Plastic thermal protection
- Recirculation of the vented gas
- WEH® EASY-TURN 360° swivel joint
- WEH® Jaw Locking Mechanism
Nozzle pour ravitaillement rapide d‘automobiles à gaz naturel en self-service, conçu pour être utilisé avec les réceptacles WEH® selon le standard NGV1 et ISO 14469.
