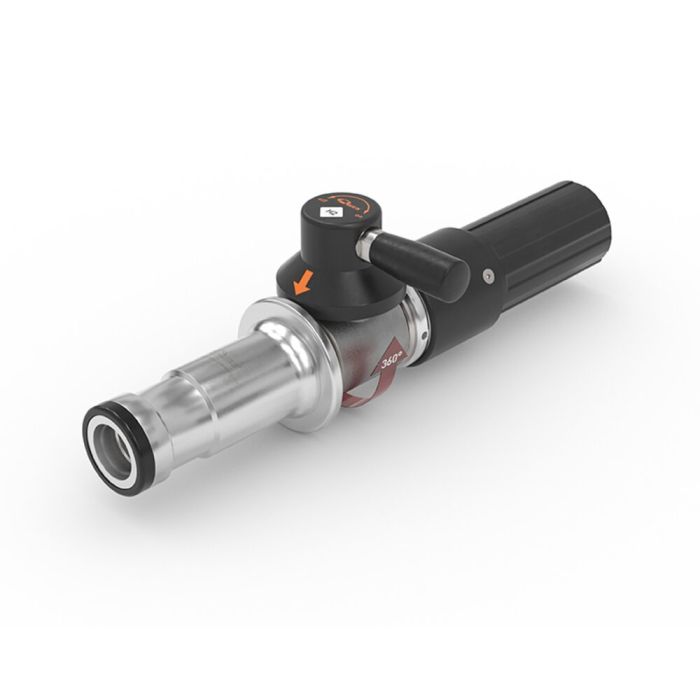

WEH® Nozzle de ravitaillement TK16 H₂ High-Flow
Pour remplissage rapide de bus et camions, self-service, 35 MPa
N° d‘article
C1-85042-X01
0,00 €
Le nozzle de ravitaillement WEH® TK16 H2 High-Flow permet d’effectuer plus rapidement le ravitaillement de bus et camion à l‘hydrogène.
Par le debit très élevé, le temps de ravitaillement est considérablement plus court.
Le raccord tournant integré est situé au levier de commande qui peut être tourné dans toute position voulue. Le levier de commande peut être manié facilement à cause de la force réduite lors de la connexion et déconnexion.
Le codage interne pour la gamme de pression et le type de gaz assure que le TK16 H2 High-Flow peut être raccordé aux réceptacles WEH® compatibles et évite également tout risque de confusion avec le gaz naturel.
| Diamètre nominal (DN) | 8 mm |
|---|---|
| Pression de service PS max. admissible | MAWP = 45 MPa according to ISO 17268 (PS = 450 bar) |
| Pression nominale (PN) | 35 MPa |
| Plage de température du fluide | -20 °C jusqu‘à +85 °C |
| Plage de température ambiante | -40 °C jusqu‘à +85 °C |
| Entrée fluide B1 | UNF 9/16"-18 filetage mâle, SAE J514 JIC 37° |
| Présentation | Avec habillage thermique de protection en matière plastique et conduite de retour du gaz |
| Matériaux | Inoxydable |
| Matériaux d'étanchéité | Résistants à l’hydrogène |
| Remarque sur les fluides | Suitable for pre-cooled hydrogen |
| Poids | Env. 1,8 kg |
| Conformité / Tests / Homologations | Tests selon SAE J2600:2002 |
- Codage pour gamme de pression / type de gaz
- Conforme au profil WEH® TN1 H2 High-Flow
- Maniement facile
- Matériaux de qualité
- Débit élevé de passage -> court temps de remplissage
- Habillage thermique de protection
- Conduite de retour du gaz purgé
- Type A nozzle acc. to SAE J2600 resp. ISO 17268
- Raccord tournant WEH® EASY-TURN 360° pour levier de commande
- Mécanisme WEH® de mâchoires de serrage
Nozzle pour ravitaillement rapide de bus et camions à l‘hydrogène en self-service.
