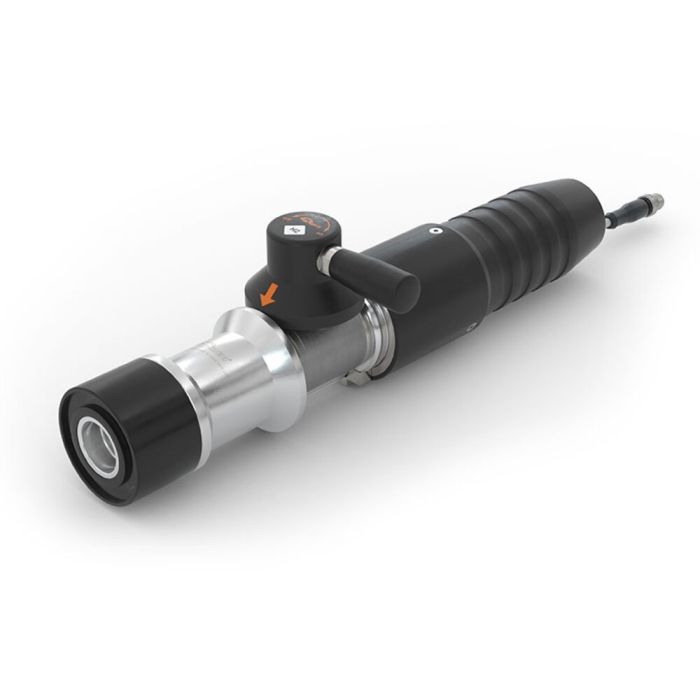

WEH® Nozzle de ravitaillement TK16 H₂ High Flow
Avec interface IR pour remplissage rapide de bus et camions, self-service, 35 MPa
N° d‘article
C1-94315-X01
0,00 €
Le nozzle de ravitaillement WEH® TK16 H2 High-Flow avec interface IR permet d’effectuer plus rapidement le ravitaillement de bus et camion à l‘hydrogène.
Par le debit très élevé, le temps de ravitaillement est considérablement plus court.
Le raccord tournant integré est situé au levier de commande qui peut être tourné dans toute position voulue. Le levier de commande peut être manié facilement à cause de la force réduite lors de la connexion et déconnexion.
Le codage interne pour la gamme de pression et le type de gaz assure que le TK16 H2 High-Flow avec interface IR peut être raccordé aux réceptacles WEH® compatibles et évite également tout risque de confusion avec le gaz naturel.
| Diamètre nominal technique | 8 mm |
|---|---|
| Pression nominale (PN) | 35 MPa |
| Pression de service PS max. admissible | MAWP |
| Plage de température du fluide | -20 °C jusqu‘à +85 °C |
| Plage de température ambiante | -40 °C up to +85 °C |
| Entrée fluide B1 | UNF 9/16"-18 male thread, SAE J514, 37° cone |
| Matériaux | Corrosion resistant |
| Matériaux d'étanchéité | Hydrogen resistant |
| Présentation | With plastic thermal protection, gas recirculation and data interface acc. to SAE J2601 |
| Type de nozzle | Type A acc. to SAE J2600:2015 and previous resp. ISO 17268:2012 and previous |
| Poids | Approx. 2.4 kg (5.29 lbs.) |
| Conformité / Tests / Homologations | Fueling nozzle: tests acc. to SAE J2600:2002 IR data interface: ATEX; NEC on request |
- Compatible with WEH® TN1 H2 High-Flow Receptacle profile
- WEH® Jaw Locking Mechanism
- WEH® EASY-TURN swivel joint 240° for actuation lever
- Recirculation of the vented gas
- Integrated infrared data interface
- High-grade materials
- Easy operation
- Codage de la gamme de pression / du type de gaz (conformément au tableau ci-dessous)
- Type A nozzle acc. to SAE J2600 resp. ISO 17268
- Plastic thermal protection
Nozzle High-Flow pour ravitaillement rapide de bus et camions à l‘hydrogène en self-service.
