WEH® Nozzle de ravitaillement TK16 CNG
Le nozzle de ravitaillement WEH® du standard NGV1 est le plus vendu. Il est très léger et ainsi facile à manier.

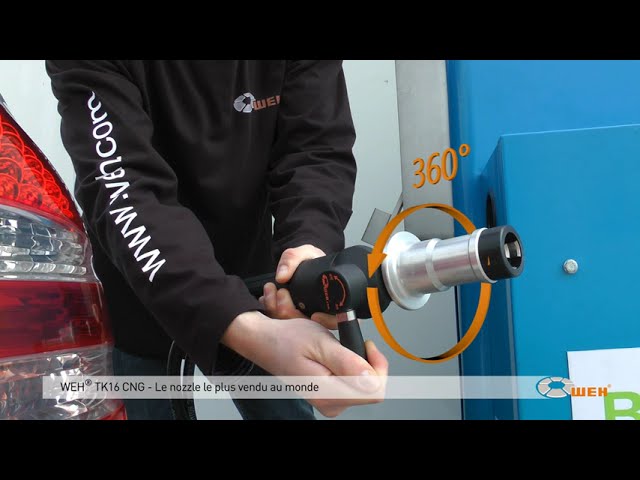

Le raccord tournant intégré est situé au levier de commande qui peut être tourné dans toute position voulu pour un ravitaillement confortable. L’actionnement du levier pour la connexion et déconnexion du nozzle se fait sans effort.
Le débit de passage élevé offre un ravitaillement rapide.
Le nozzle NGV1 est disponible pour deux gammes de pression: 200 bar (P30) et 250 bar (P36).
Le système à deux flexibles permet la recirculation du gaz purgé par la conduite de retour du gaz.
Des supports de fixation au distributeur, des ensembles de flexibles et des raccords appropriés sont disponibles.
| Diamètre nominal technique | 8 mm |
|---|---|
| Pression nominale (PN) | P30 acc. to ANSI NGV1 / B200 acc. to ISO 14469 PN |
| Pression de service PS max. admissible | PS = 300 bar (4,300 psi) , PS = 350 bar (5,000 psi) |
| Plage de température | -40 °C up to +85 °C |
| Matériaux | Corrosion resistant |
| Matériaux d'étanchéité | Natural gas resistant |
| Présentation | With plastic thermal protection, gas recirculation and hand grip with magnet |
| Poids | Approx. 1.75 kg (3.86 lbs.) |
| Conformité / Tests / Homologations | The products comply with ANSI NGV1-2006 |
- Codage de la gamme de pression / du type de gaz (conformément au tableau ci-dessous)

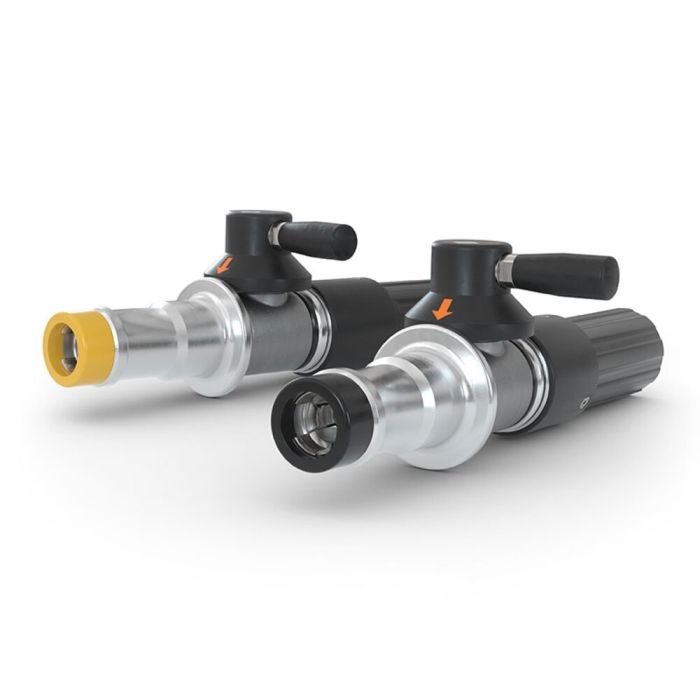

- Color coded impact protection (200 bar / 3000 psi black , 250 bar / 3600 psi yellow)
- Compatible with receptacles acc. to NGV1 standard and ISO 14469
- Easy operation
- High flow rate -> short filling times
- High-grade materials
- Plastic thermal protection
- Recirculation of the vented gas
- Super light -> only 1 750 grams
- WEH® EASY-TURN 360° swivel joint for actuation lever
- WEH® Jaw Locking Mechanism

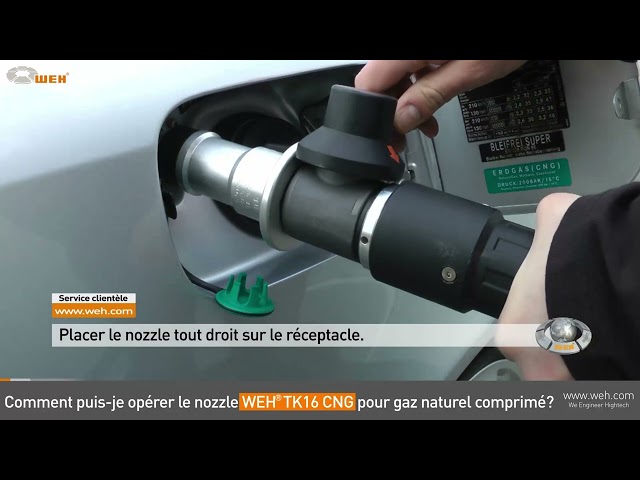

Nozzle pour ravitaillement rapide d‘automobiles à gaz naturel en self-service, conçu pour être utilisé avec les réceptacles WEH® selon le standard NGV1 et ISO 14469.
