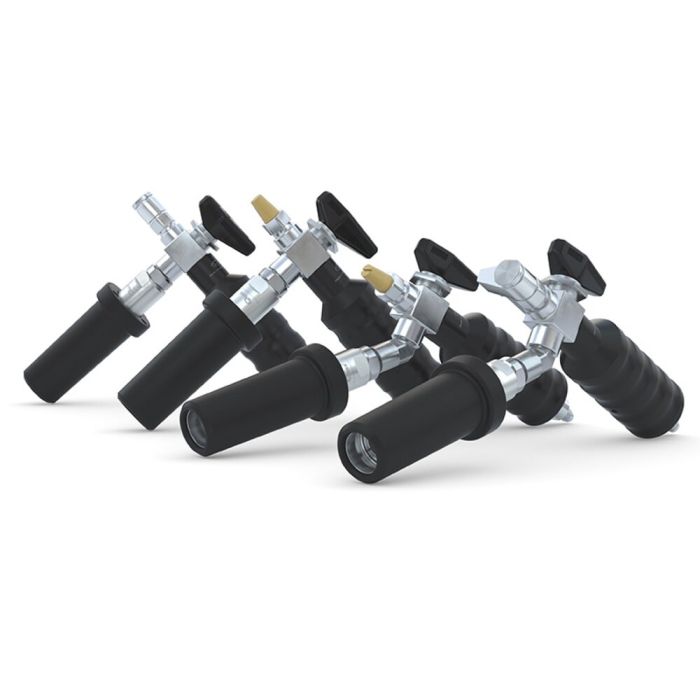

WEH® Nozzle de ravitaillement TK10 CNG
Le nozzle de ravitaillement WEH® TK10 CNG se distingue particulièrement par son grand confort de manœuvre. Grâce au mécanisme de mâchoires, le nozzle de ravitaillement WEH® TK4 CNG intégré peut être placé sur le réceptacle sans tirer en arrière le manchon. La construction ergonomique de la poignée facilite le raccordement. La poignée est coudée, ce qi empêche que les flexibles soient courbés.
Le ravitaillement commence après l‘ouverture de la vanne à boisseau sphérique intégrée. Après le ravitaillement on ferme la vanne à boisseau sphérique. Le système est relâché par la conduite de retour du gaz. On peut décrocher le nozzle par tirer le manchon coulissant du TK4 CNG.
Sur demande, le TK10 CNG peut être livré sans conduite de retour du gaz. Vous pouvez choisir entre 45° et 90° pour la position de la poignée.
Grâce à la construction prolongée du nozzle de ravitaillement WEH® TK4 CNG intégré, on peut de même ravitailler facilement des réceptacles d‘accès difficile. Les mâchoires WEH® sont à serrage symétrique, ce qui évite de détériorer le réceptacle et donc de produire des fuites.
| Diamètre nominal technique | 4 mm |
|---|---|
| Pression nominale (PN) | P30 acc. to ANSI NGV1 / B200 acc. to ISO 14469 PN |
| Pression de service PS max. admissible | PS = 300 bar (4,300 psi) , PS = 350 bar (5,000 psi) |
| Plage de température | -40 °C up to +85 °C |
| Matériaux | Corrosion resistant |
| Matériaux d'étanchéité | Natural gas resistant |
| Présentation | With plastic thermal protection With or without gas recirculation With Grip position 45° resp. 90° |
| Poids | Approx. 1.3 kg (2.87 lbs.) |
| Conformité / Tests / Homologations | The products comply with ANSI NGV1-2006 (applies to TK4 CNG) |
- Color coded sliding sleeve (200 bar / 3000 psi black , 250 bar / 3600 psi yellow)
- Compatible with receptacles acc. to NGV1 standard and ISO 14469
- Ergonomic design
- Grip position at 45°
- High-grade materials
- Integrated shut-off valve
- Plastic thermal protection
- Push-to-connect
- Version with or without gas recirculation
- WEH® Jaw Locking Mechanism
