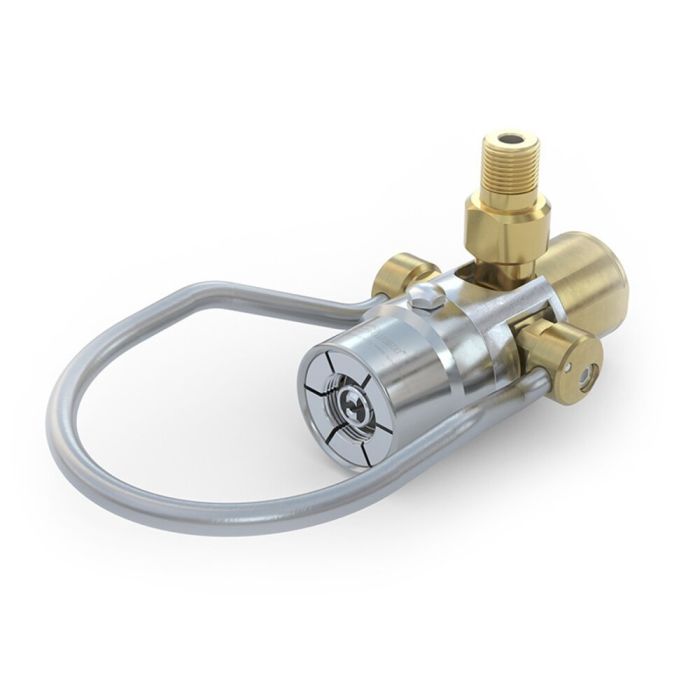

WEH® Connecteur TW920
Avec le connecteur rapide WEH® TW920, la broche des vannes spéciales ne doit plus être enlevée pour remplir. Ainsi, la connexion et le remplissage des bouteilles sont maintenant plus faciles.En appliquant la pression, le piston du connecteur WEH® rentre et retire la broche de la vanne à pression résiduelle. Le remplissage peut commencer.
WEH® TW920 avec vanne d’arrêt pneumatique
Le connecteur rapide TW920 est aussi disponible en option avec une vanne d’arrêt intégrée et pneumatique ayant un distributeur à tiroir pour le port de pression pilote (P1) et un port de purge d’air (C1). Une conduite de retour peut être connectée au port de purge d’air.
| Pression de service PS max. admissible | 40 bar (580 psi) |
|---|---|
| Pression pilote | 6 à 8 bars (pour ouvrir la vanne à pression résiduelle) |
| Plage de température | -10 °C jusqu‘à +80 °C |
| Raccordement A | W21.8x1/14" male thread |
| Entrée fluide B1 | NPT 3/8" filetage mâle |
| Taux de fuite | 1 x 10-3 mbar x l/s |
| Actionnement | Actionnement manuel par arceau de commande (l‘arceau varie selon le type de la vanne de bouteille) |
| Matériaux | Laiton et acier inoxydable |
| Matériaux d'étanchéité | Joint frontal en HNBR |
- Raccordement en quelques secondes
- Pour vanne de bouteilles avec filetage externe et vanne à pression résiduelle
- Pas de vissage
- Le pointeau dans la vanne est actionné automatiquement
- Simplifie le processus de raccordement et de remplissage
- Pour main droite ou gauche
- Mécanisme WEH® de mâchoires de serrage
Connecteur rapide pour le remplissage de réfrigérants pour vannes de bouteilles avec filetage mâle et vanne à pression résiduelle.
