WEH® Connecteur TW67
Pour le remplissage de bouteilles de gaz avec filetage mâle, vissage à la main, 250 bar max. / 375 bar max.
N° d‘article
TW67
0,00 €
Pour établir une connexion étanche il suffit de simplement visser le Connecteur Manuel WEH® TW67 pour filetage mâle sur la vanne de la bouteille.

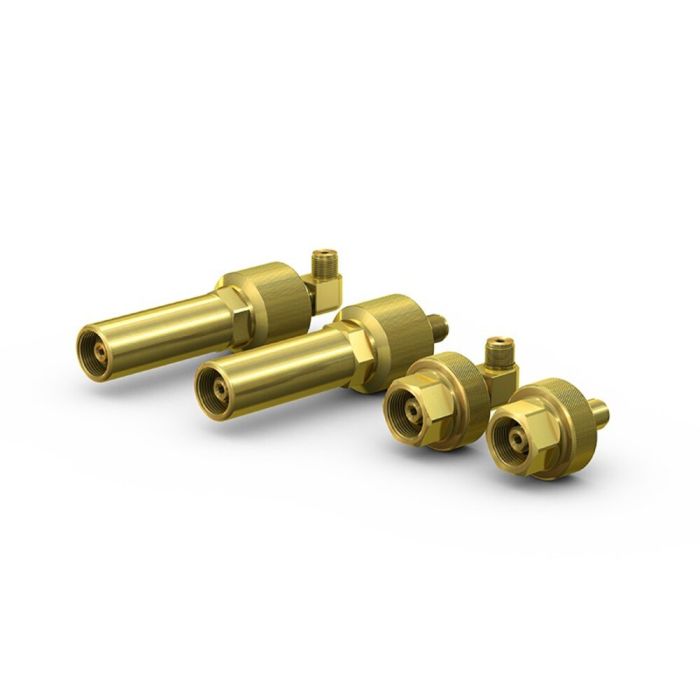

Il ya quatre constructions différentes du TW67: la version courtes pour le remplissage de palettes et la version allongée pour le remplissage de liasses, au choix en forme droite ou dièdre et chaque pour des vannes de bouteilles avec ou sans vanne à pression résiduelle.
| Pression nominale (PN) | 200 bar (3,000 psi) 300 bar (4,350 psi) |
|---|---|
| Pression de service PS max. admissible | 250 bar (3,600 psi) resp. 375 bar (5,440 psi) |
| Plage de température | +5 °C jusqu‘à +80 °C +5 °C jusqu‘à +60 °C (O₂) |
| Fluide | Inert/flammable gases, oxygen, argon, nitrogen |
| Entrée fluide B1 | M16x1.5 male thread |
| Taux de fuite | 1 x 10-3 mbar x l/s |
| Actionnement | Manual actuation via grip sleeve |
| Matériaux | Brass |
| Matériaux d'étanchéité | Acc. to gas type |
| Conformité / Tests / Homologations | Type approval for suitability against adiabatic compression available |
- Compact design
- High-grade materials
- Inline or 90° version available
- Suitable for pallet and bundle filling
- Version for residual pressure valves or non-residual pressure valves available
Connecteur manuel pour le remplissage de bouteilles de gaz avec filetage mâle avec ou sans vanne à pression résiduelle (remplissage de palettes et de liasses).
