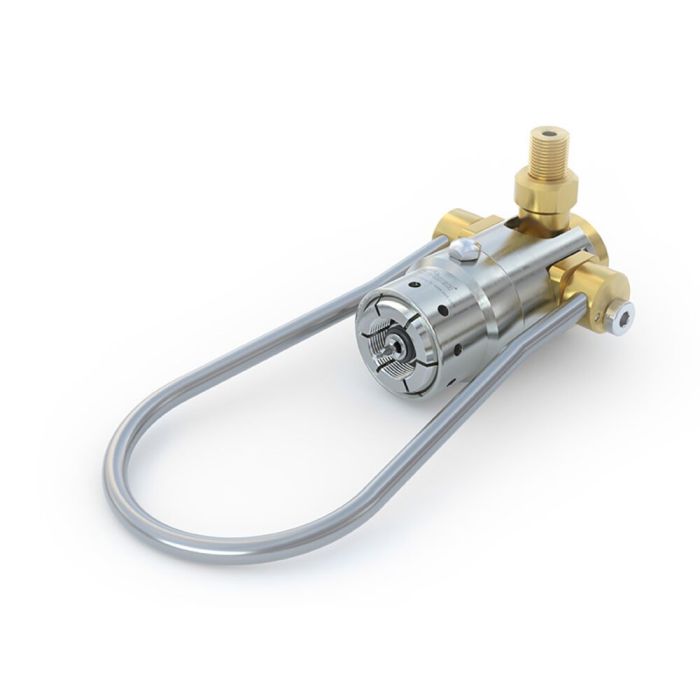

WEH® Connecteur TW57
Der Schnelladapter WEH® TW57 für Gasflaschenventile mit Außengewinde stellt die druckdichte Verbindung in Sekundenschnelle her. Die spreizbaren Gewindesegmente spannen sich im Gewinde des Flaschenventils fest. Gleichzeitig wird das Ventil abgedichtet. Die druckdichte Verbindung ist hergestellt.
Sicherheit
Die durchdachte, ausgefeilte Konstruktion steuert alle Schaltvorgänge im Schnelladapter durch eine zentrale Exzenterbetätigung.
Der Schnelladapter kann unter Druck nicht gelöst werden, da ein Sicherheitsstift ausfährt und die Betätigung blockiert.
Für Sauerstoffanwendungen hat der TW57 Entlüftungsbohrungen (siehe nebenstehendes Bild) in der Hülse. Die Bohrungen leiten das Gas bei einem ungewollten Gasaustritt aus dem Flaschenventil seitlich ab.
Der TW57 ist geeignet für Gasflaschen mit einem nominalen Betriebsdruck von 200 bar bzw. 300 bar.
Dieser Schnelladapter ist erhältlich für Gasflaschenventile gemäß DIN, BS, NF, CGA etc.
Adapter für Sauerstoffanwendungen sind sauerstoffgereinigt sowie öl- und fettfrei.
| Pression de service PS max. admissible | 375 bar |
|---|---|
| Plage de température | +5 °C jusqu‘à +80 °C +5 °C jusqu‘à +60 °C (O₂) |
| Fluide | Oxygène, azote, CO2, air, gaz rares, mélanges de gaz, gaz médicaux |
| Taux de fuite | 1 x 10-3 mbar x l/s |

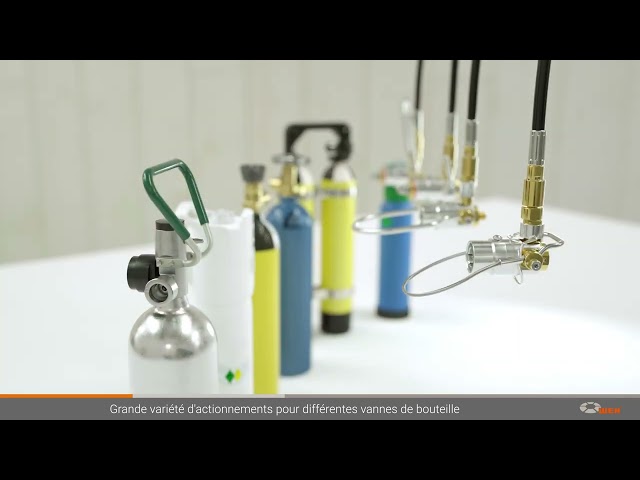

| Actionnement | Actionnement manuel par arceau de commande (l‘arceau varie selon le type de la vanne de bouteille) |
| Matériaux | Laiton et acier inoxydable |
| Matériaux d'étanchéité | Selon le gaz |
| Présentation | Avec RPV |
| Conformité / Tests / Homologations | Homologation de type pour l‘aptitude contre la compression adiabatique disponible |
- Construction compacte
- Raccordement en quelques secondes
- Simplifie le processus de raccordement
- Pour vannes de bouteilles avec filetage externe
- Matériaux de qualité
- Pas de vissage
- Approprié pour le remplissage de bouteilles sur palettes
- Pour main droite ou gauche
- Mécanisme WEH® de mâchoires de serrage
Connecteur rapide pour le remplissage de bouteilles de gaz 300 baravec filetage mâle (sans vanne à pression résiduelle).
