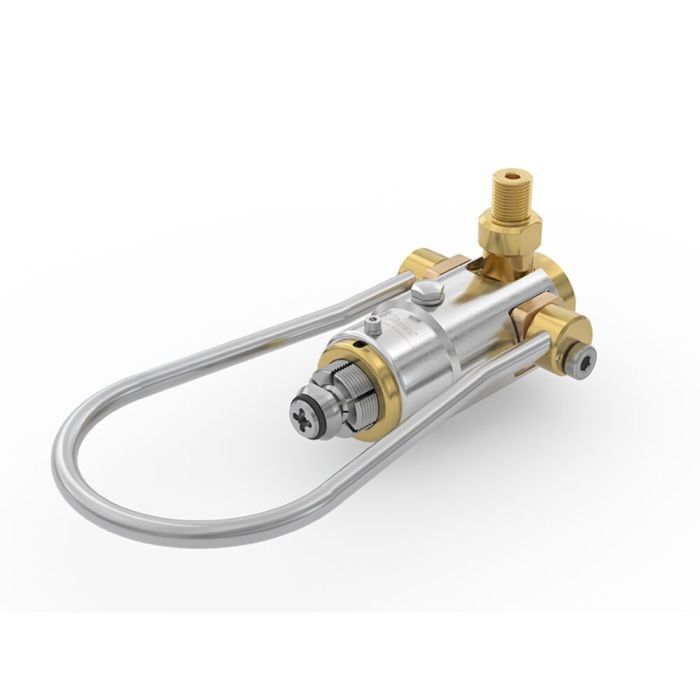

WEH® Connecteur TW54
Le connecteur de remplissage WEH® TW54 est l'outil idéal pour remplir les bouteilles de gaz à filetage femelle. Il est prévu pour une pression nominale de 200 bars et un raccordement à des vannes à pression non-résiduelle.
Grâce à l'innovant système de mâchoires de serrage WEH®, la connexion rapide et étanche s'établit en quelques secondes. Les segments du filetage écartables se tendent dans le filetage de la vanne de la bouteille, ce qui imperméabilise la vanne.
On insère simplement le connecteur de remplissage dans la vanne de la bouteille de gaz, on baisse l'arceau et voilà : . la connexion étanche est établie, sans aucun vissage laborieux. La commande facile et rapide à une main facilite le processus de raccordement et réduit les temps de remplissage.
Pour une protection accrue du manipulateur, le connecteur est équipé d'un pointeau de sécurité intégré : la pression du gaz l'active automatiquement et il empêche tout débranchement fortuit sous pression.
Ce raccord convient tout aussi parfaitement pour le remplissage des palettes qui garantit une efficacité améliorée et un gain de productivité.
Le connecteur rapide est disponible pour les vannes de bouteilles de gaz conformes DIN, BS, NF, CGA etc.
Les connecteurs pour applications oxygène sont nettoyés pour l’oxygène et exempts d'huile et de graisse.
| Pression de service PS max. admissible | 250 bar (3,600 psi) |
|---|---|
| Plage de température | +5 °C jusqu‘à +80 °C +5 °C jusqu‘à +60 °C (O₂) |
| Fluide | Oxygen, nitrogen, CO₂, air, inert gases, medical gases |
| Taux de fuite | 1 x 10-3 mbar x l/s |
| Actionnement | Manual actuation via bail handle (handle depending on cylinder valve type) |
| Matériaux | Corrosion resistant stainless steel and brass |
| Matériaux d'étanchéité | Acc. to gas type |
| Présentation | Without RPV pin |
| Conformité / Tests / Homologations | Type approval for suitability against adiabatic compression available |
- Compact design
- Connection in seconds
- Easy to connect
- For gas cylinders with female thread
- High-grade materials
- No hand tightening required
- Suitable for pallet filling
- Suitable for right or left handed operation
- WEH® Jaw Locking Mechanism
Connecteur rapide pour le remplissage de bouteilles de gaz avec filetage femelle (sans vanne à pression résiduelle).
