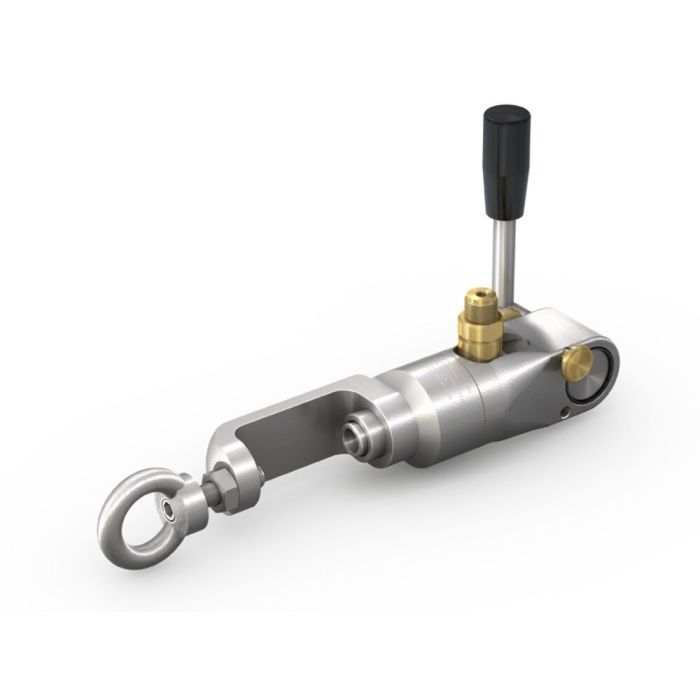

WEH® Connecteur TW53
Le connecteur de remplissage WEH® TW53 marque la naissance d'une nouvelle génération de systèmes de raccordement qui s'adresse au remplissage industriel d'acétylène et d'acétone pour vannes conformes DIN 477, section 1, n° 3. Plus aucun vissage de raccord à arceau conventionnel n'est requis.
La manipulation est des plus simples : Le TW53 pour remplissage d'acétylène se monte à la manière d'un étrier de serrage classique. On place simplement le connecteur autour de la vanne de bouteille, on rabaisse le levier de commande et voilà : la connexion étanche est établie en quelques secondes. En option, un raccord tournant placé sur l'entrée fluide facilite encore la manipulation
Une vanne d'arrêt intégrée à l'appareil empêche toute sortie de gaz lors du branchement/débranchement. C'est là la garantie d'un processus écologique, mais aussi d'un poste de travail propre et sécurisé.
Si le tuyau de remplissage est endommagé, le clapet anti-retour optionnel monté sur le raccordement fluide évite toute fuite de gaz (pare-flammes), ce qui accroît la sécurité de l'utilisateur.
Sécurité éprouvée
Le connecteur rapide est certifié BAM et respecte les règlementations techniques pour l'acétylène (TRAC).
| Pression nominale (PN) | 24 bar (350 psi) |
|---|---|
| Pression de service PS max. admissible | 30 bar (435 psi) |
| Plage de température | +10 °C up to +60 °C |
| Fluide | Acetylene / acetone |
| Raccordement A | DIN 477 part 1 no. 3 |
| Entrée fluide B1 | G1/2" male thread |
| Taux de fuite | 1 x 10-3 mbar x l/s |
| Actionnement | Manual actuation via actuation lever |
| Matériaux | Corrosion resistant stainless steel and brass |
| Matériaux d'étanchéité | EPDM |
| Présentation | with adaptor and integrated check valve |
| Conformité / Tests / Homologations | Detonative acetylene decomposition test up to 315 bar |
- Connection in seconds
- High-grade materials
- Integrated shut-off valve
- No hand tightening required
- Robust construction
- Suitable for filling of acetylene and acetone
Connecteur rapide pour le remplissage de bouteilles de gaz avec acétylène et acétone aux raccordements selon DIN 477 partie 1 N° 3.
