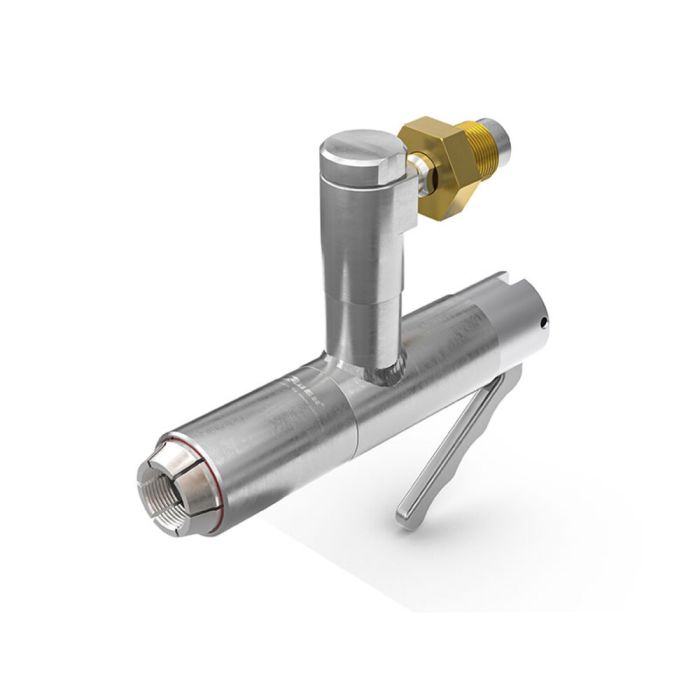

WEH® Connecteur TW156
Le connecteur rapide type TW156 est raccordé à la roue de serrage de l‘appareil de protection respiratoire en quelques secondes, sans vissage manuel. Les mâchoires de serrage agrippent dans le filetage ce qui établit la connexion.
Le connecteur rapide peut être vissé directement dans la station d’essai déjà existante ou au moyen d‘une connexion par flexible. Ceci doit se faire avec le connecteur au repos.
Le TW156 simplifie du déroulement de l’essai tout en réduisant les temps d’essai et il est disponible avec actionnement manuel ou pneumatique.
Le WEH® TW156 est muni d‘un joint frontal en NBR. D’autres matériaux d’étanchéité sont disponible sur demande. La clarification de la compatibilité avec le fluide utilisé est de la responsabilité du client.
| Pression de service PS max. admissible | 375 bar (5,440 psi) |
|---|---|
| Pression pilote | 6 - 12 bar ( 90 - 175 psi) compressed air |
| Plage de température | +5 °C jusqu‘à +80 °C |
| Fluide | Breathing air (compressed air) |
| Raccordement A | Standard connection for G5/8“ male thread |
| Actionnement | H = manual actuation of the leverV = actuation via pneumatic / manual finger pressure valve |
| Matériaux | Corrosion resistant stainless steel Extensions: chromed / brass |
| Matériaux d'étanchéité | NBR |
- Easy connection means no straining of muscles; joints; etc.
- Improves operational safety and ergonomics
- Quick connection in seconds without hand tightening
- Robust construction
Connecteur rapide pour les essais d’appareils de protection respiratoire.
