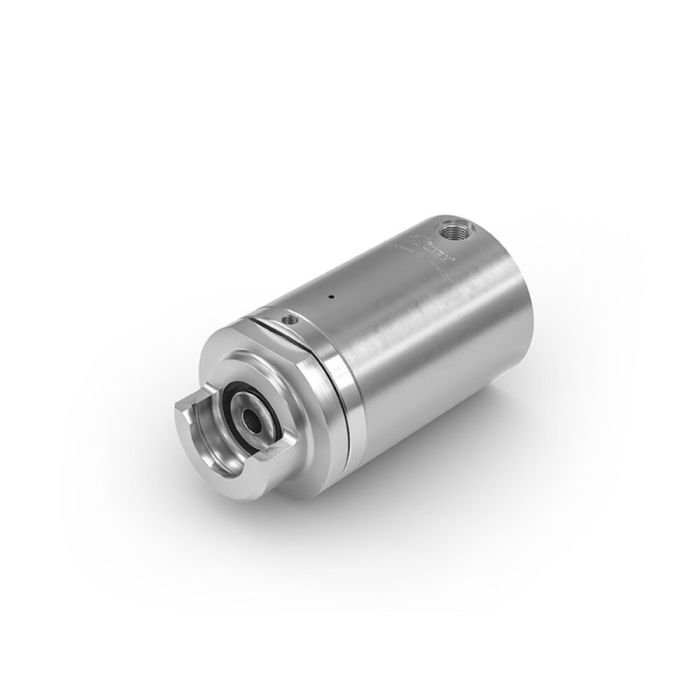

WEH® Connecteur TW132
Pour les essais sur des pièces avec boulons à œillet, essais sur flexibles équipés d’écrous-raccords, tubes annulaires, actionnement pneumatique, 50 bar max.
N° d‘article
TW132
0,00 €
Le Connecteur rapide WEH® TW132 est la version basse pression du Connecteur rapide WEH® TW130. Le connecteur a été spécialement conçu pour des pièces avec boulons à oeillet, essais sur flexibles équipés d’écrous-raccords, tubes annulaires
etc.
Grâce à sa construction robuste et sa facilité d’opération, il permet des essais de grandes quantités. Le connecteur est équipé d’un actionnement pneumatique. Le montant d‘essai est adapté à l‘application respective du client. Le montage et l‘alignement du montant dans la position voulue se fait par un contre-disque.
Le WEH® TW132 est conçu pour une gamme de pression jusqu‘à 50 bars max. Automatisation est possible.
| Pression de service PS max. admissible | Max. 50 bar |
|---|---|
| Pression pilote | 6 - 8 bar (90 - 120 psi) |
| Port de pression pilote P1 | G1/8" female thread |
| Plage de température | -10 °C jusqu‘à +80 °C |
| Fluide | Air, water, mineral oils, helium |
| Actionnement | Pneumatic actuation, automation is also possible |
| Matériaux | Base unit: Corrosion resistant stainless steel, anodized aluminium |
| Matériaux d'étanchéité | NBR |
| Conformité / Tests / Homologations | PED 2014/68/EC |
- Connection in seconds
- Ergonomic design
- No hand tightening required
- Suitable for automated testing
- Testing of high quantities
- Robust construction
