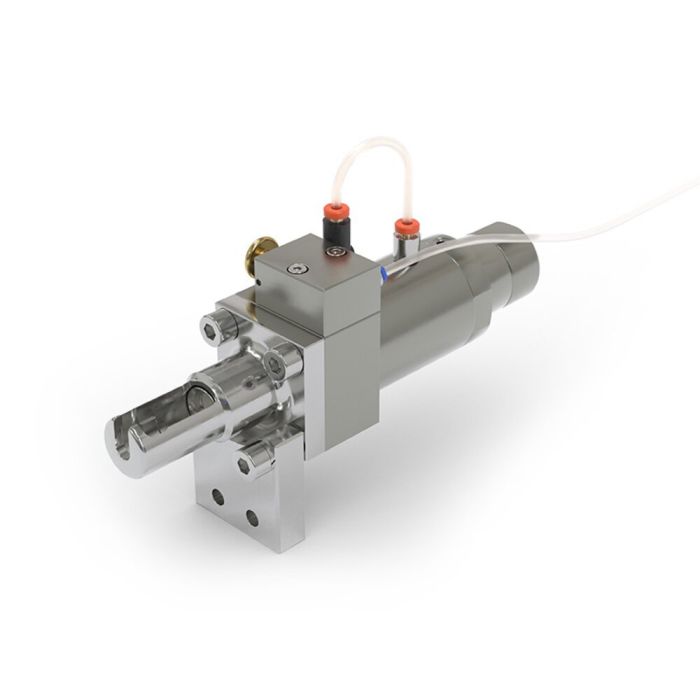

WEH® Connecteur TW130
Pour les essais sur des pièces avec boulons à œillet, essais sur flexibles équipés d’écrous-raccords, tubes annulaires, actionnement pneumatique, 350 bar max.
N° d‘article
TW130
0,00 €
Le connecteur rapide WEH® TW130 a été conçu spécialement pour tester les pièces équipées de boulons à œillet, raccords de tubes et de tuyaux avec écrous-raccords, etc. jusqu'à 350 bars.
En raison de sa conception très robuste et de son utilisation simple, il permet de tester une grande quantité de pièces. Il est donc idéal pour l'automatisation des tests pendant la production.
Le connecteur est équipé d'un actionnement pneumatique, d'un porte-pièce d'essai réglable en acier et, si nécessaire, d'une pièce de fixation.
D'autres versions, telles que les connecteurs multiples, etc. sont disponibles sur demande.
| Pression de service PS max. admissible | 350 bar (5,000 psi) |
|---|---|
| Pression pilote | 6 - 8 bar (90 - 120 psi) |
| Port de pression pilote P1 | G1/8" female thread |
| Plage de température | -10 °C jusqu‘à +80 °C |
| Entrée fluide B1 | G1/4" female thread |
| Taux de fuite | 1 x 10-3 mbar x l/s |
| Actionnement | Pneumatic actuation via valve button. Automation possible. |
| Matériaux | Base unit: Corrosion resistant stainless steel, anodized aluminium |
| Matériaux d'étanchéité | Front seal of NBR |
- Connection in seconds
- Testing of high quantities
- Increased productivity & Cost reductions
- No hand tightening required
- Robust construction
- Suitable for automated testing
Connecteur rapide pour les essais de fonctionnement et de mise en pression automatisés sur des pièces avec boulons à oeillet, essais sur flexibles équipés d’écrous-raccords, tubes annulaires, p. ex. des échangeurs de chaleur, des flexibles de haute pression etc.
