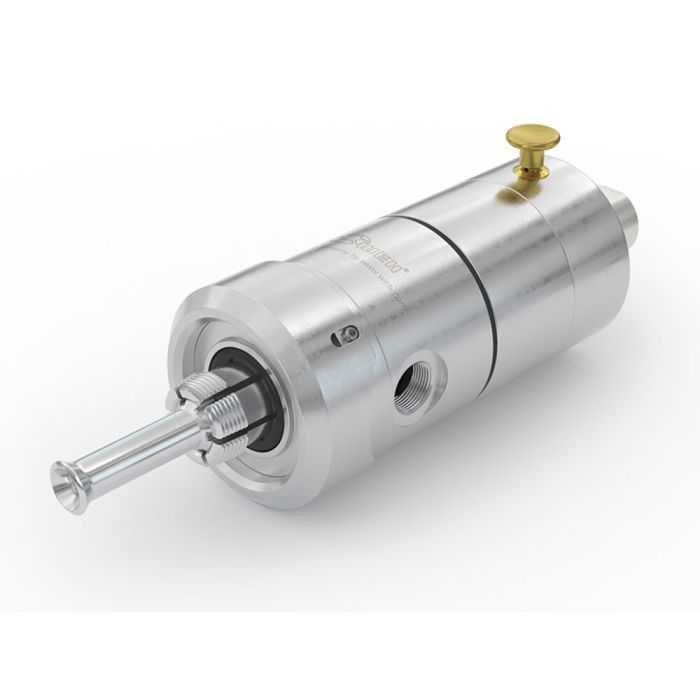

WEH® Connecteur TW117
Le connecteur rapide WEH® TW117 se raccorde aux bouteilles sans visser ramenant
l´essai de bouteilles de gaz à un jeu d´enfants. Les flexibles de test n´ont plus à être constamment vissées et dévissées, ce qui non seulement occasionne un gain de temps important, mais encore épargne les articulations du personnel de service.
Le connecteur peut être connecté aisément et vite par une opération manuelle unique. Le WEH© TW117 impressionne avant tout par son universalité fonctionnelle.
Trois fonctions avec un raccordement: remplir, tester et évacuer de bouteilles des gaz avec l´eau. L´évacuation est aussi possible avec air comprimé. Grâce à l'actionnement pneumatique, le connecteur d'essai convient également pour l'automatisation.
Le connecteur rapide TW117 a une bague verte comme contrôle visuel indiquant si le connecteur est correctement branché.
| Pression de service PS max. admissible | 450 bar (6,525 psi) |
|---|---|
| Pression pilote | 6 - 8 bar (90 - 120 psi) |
| Plage de température | +10 °C jusqu‘à +80 °C |
| Fluide | Water, compressed air (when discharging) |
| Raccordement A | W28.8x1/14" female thread, DIN 477 |
| Entrée fluide B1 | M16x1.5 female thread |
| Taux de fuite | 1 x 10-3 mbar x l/s |
| Actionnement | Pneumatic actuation via valve button |
| Matériaux | Corrosion resistant stainless steel, aluminium, brass |
| Matériaux d'étanchéité | NBR |
- Automation possible
- Connection in seconds
- High-grade materials
- Increased productivity & Cost reductions
- No hand tightening required
- Robust construction
- Three functions with one connection: Filling - Testing - Discharging of / with water
- WEH® Jaw Locking Mechanism
Connecteur rapide pour éprouver, remplir et vider des bouteilles de gaz.
