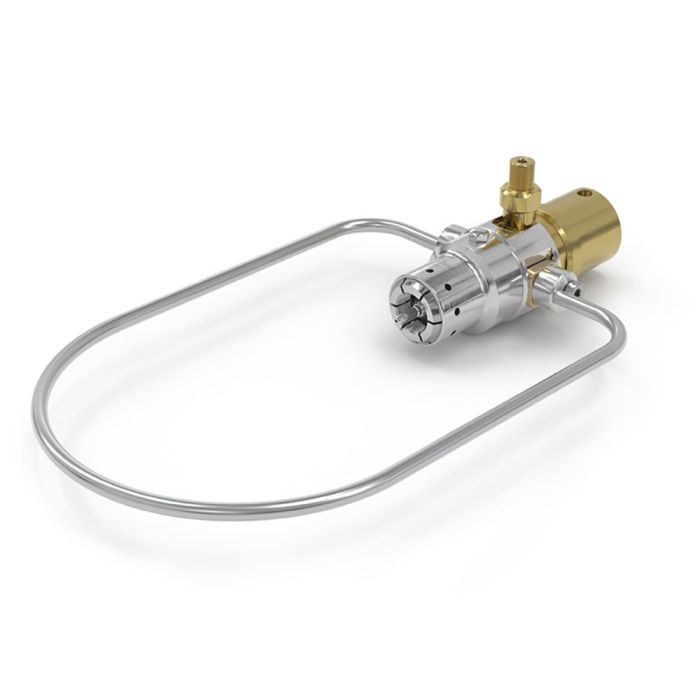

WEH® Connecteur TW102

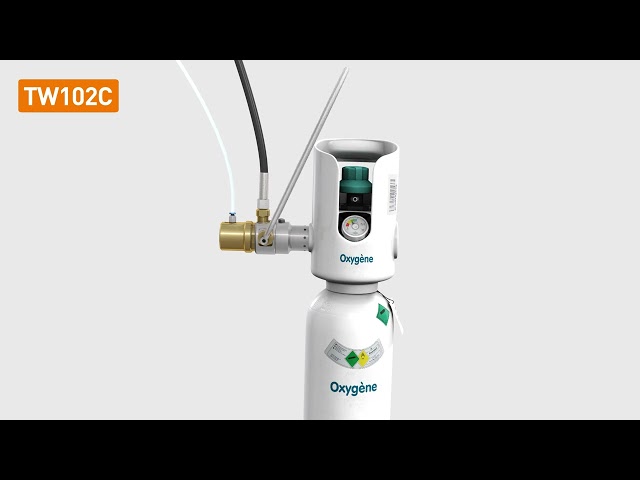

Le Connecteur Rapide WEH® TW102 pour des vannes de bouteilles de gaz avec filetage mâle et vanne de contrôle de pression réalise une connexion étanche en quelques secondes. Les segments filetés extensibles se fixent fermement et hermétiquement sur le filetage de la vanne de la bouteille. La connexion étanche est établie. L‘ouverture de la vanne à pression résiduelle au raccord de la bouteille de gaz se fait pneumatiquement. Sur demande, l‘ouverture peut être effectuée manuellement par levier de serrage.Ce connecteur rapide est disponible pour vannes de bouteilles de gaz selon DIN, BS, NF, CGA etc.Des connecteurs pour l’applications à l‘oxygène sont nettoyés pour l’oxygène ainsi que net d’huile et de graisse.
| Pression nominale (PN) | 200 bar (3,000 psi) |
|---|---|
| Pression de service PS max. admissible | 250 bar (3,600 psi) |
| Pression pilote | 6 - 8 bar (90 - 120 psi) (for opening residual pressure valve) |
| Plage de température | +5 °C jusqu‘à +60 °C (O₂) |
| Fluide | Medical oxygen |
| Taux de fuite | 1 x 10-3 mbar x l/s |
| Matériaux | Corrosion resistant stainless steel and brass |
| Matériaux d'étanchéité | EPDM |
| Présentation | Incl. adaptor and RPV pin |
| Conformité / Tests / Homologations | Type approval for suitability against adiabatic compression available |
- Compact design
- Connection in seconds
- Easy to connect
- For gas cylinders with male thread and pressure regulator
- High-grade materials
- No hand tightening required
- WEH® Jaw Locking Mechanism
Connecteur rapide pour le remplissage et l‘évacuation de bouteilles de gaz avec filetage mâle et vanne de contrôle de pression.
