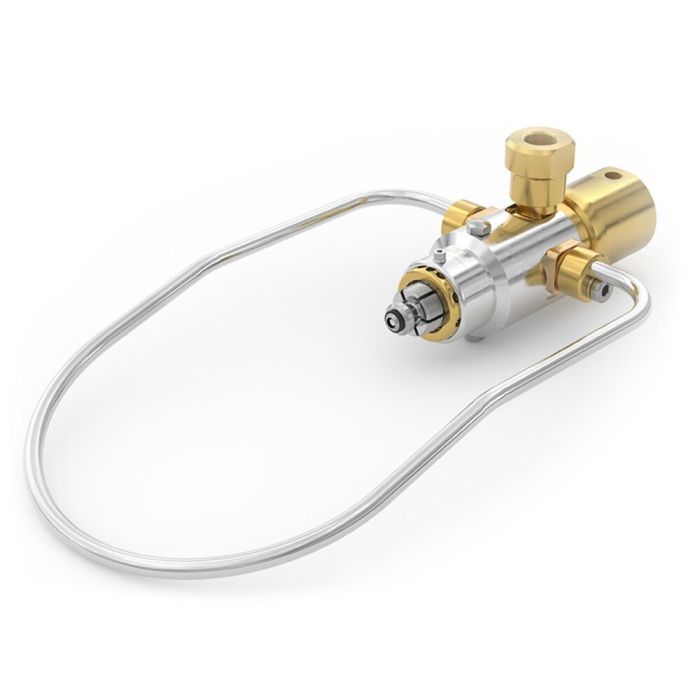

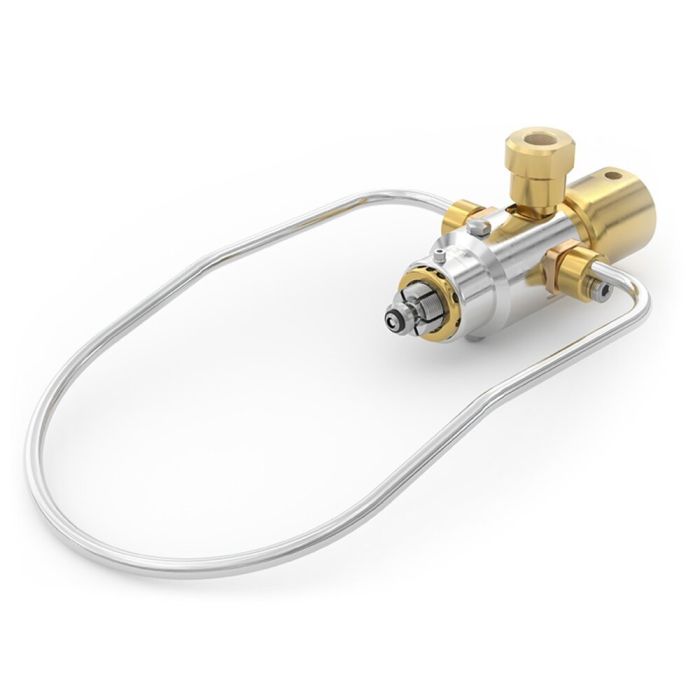

WEH® Connecteur TW101

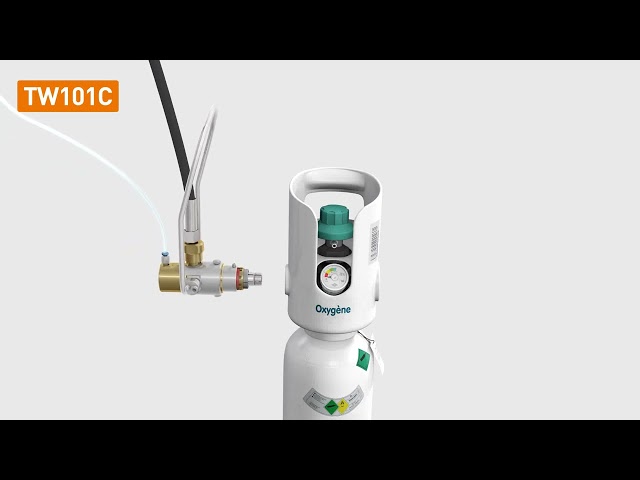

Remplir et évacuer l'oxygène médical simplement, de manière sûre et avec efficacité avec le connecteur de remplissage WEH® TW101, l'outil idéal pour les vannes de bouteilles de gaz à filetage femelle et vanne de contrôle de pression.
Grâce à l'innovant système de mâchoires de serrage WEH®, la connexion étanche rapide s'établit en quelques secondes. Les segments du filetage écartables se tendent fermement dans le filetage de la vanne de la bouteille, ce qui rend la vanne étanche, sans aucun laborieux vissage/dévissage. Il en résulte un travail extrêmement facilité et un grand confort de manipulation. En outre, les articulations de l'utilisateur sont ménagées.
L'ouverture de la vanne à pression résiduelle au niveau du raccordement de la bouteille de gaz se fait par un mécanisme pneumatique. Sur demande, l'ouverture peut également se faire directement à la main ou au moyen d'un levier manuel.
Pour une protection accrue de l'utilisateur, le connecteur intègre un pointeau de sécurité : la pression du gaz l'active automatiquement et il empêche tout débranchement fortuit sous pression
En option, le connecteur de remplissage peut être équipé d'un raccord tournant pour une manipulation encore plus confortable. Cela permet la rotation dans la position souhaitée.
Ce connecteur rapide existe pour les vannes de bouteilles à gaz conformes DIN, BS, NF, CGA etc.
Les connecteurs pour applications oxygène sont nettoyés pour l’oxygène et exempts d'huile et de graisse.
| Pression nominale (PN) | 200 bar (3,000 psi) |
|---|---|
| Pression de service PS max. admissible | 250 bar (3,600 psi) |
| Pression pilote | 6 - 8 bar (90 - 120 psi) (for opening residual pressure valve) |
| Plage de température | +5 °C jusqu‘à +60 °C (O₂) |
| Fluide | Medical oxygen |
| Taux de fuite | 1 x 10-3 mbar x l/s |
| Actionnement | Manual actuation via operating loop (loop depending on cylinder valve type) |
| Matériaux | Corrosion resistant stainless steel, brass, Monel® |
| Matériaux d'étanchéité | EPDM |
| Présentation | Incl. adaptor and RPV pin |
| Conformité / Tests / Homologations | Type approval for suitability against adiabatic compression available |
- Compact design
- Connection in seconds
- Easy to connect
- For gas cylinders with female thread and pressure regulator
- High-grade materials
- No hand tightening required
- WEH® Jaw Locking Mechanism
Connecteur rapide pour le remplissage et l‘évacuation de bouteilles de gaz avec filetage femelle et vanne de contrôle de pression.
