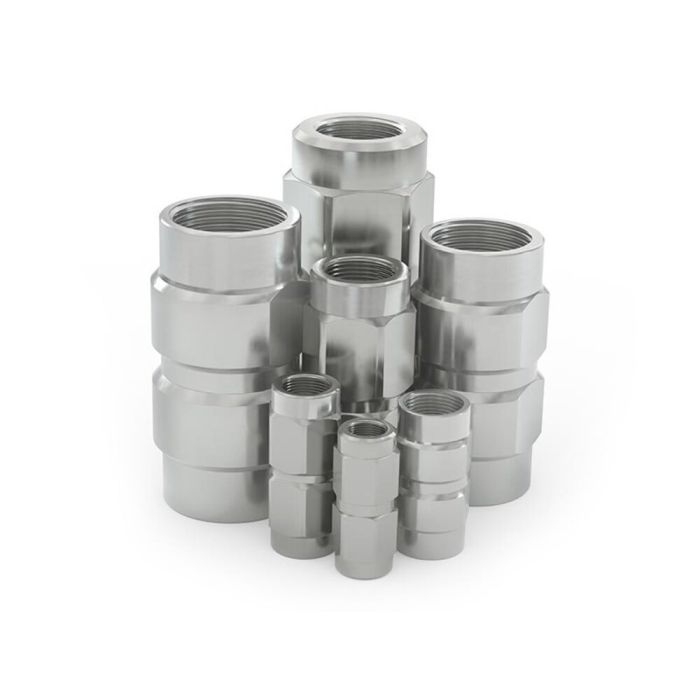

Clapet anti-retour TVR60-S1
Les clapets anti-retour TVR60 en acier galvanisé ont été spécialement développé pour des applications avec l’huile hydraulique et d’autres fluides non aggrésifs dans l’industrie et l’agriculture.
Grâce à l’étanchéité metallique, des joints torique ne sont pas nécessaires. Cela les rend très résistants à l’usure. De plus, le retour du fluide au circuit est empêché.
Les clapets anti-retour sont disponibles avec filetage interne des deux côtés pour des dimensions standard de G1/8" à G1 1/4". Autres tailles et types de connexion sur demande.
| Diamètre nominal (DN) | Acc. to design |
|---|---|
| Pression de service PS max. admissible | 300 bar, acc. to design |
| Pression d'ouverture PC | 0.35 bar |
| Plage de température | -20 °C jusqu‘à +300 °C max. |
| Entrée fluide B1 | G1/8, G1/4" |
| Sortie fluide B2 | G1/8", G1/4", G3/8", G1/2", G3/4", G1", G1 1/4", G1 1/2", G2" |
| Matériaux | Galvanised steel |
| Matériaux d'étanchéité | Metallic |
| Siège de valve | Metallic sealing cone seat, without o-ring |
| Direction du débit | B1 -> B2 |
| Série de produits | TVR60-S1-A02 |
- Galvanised steel

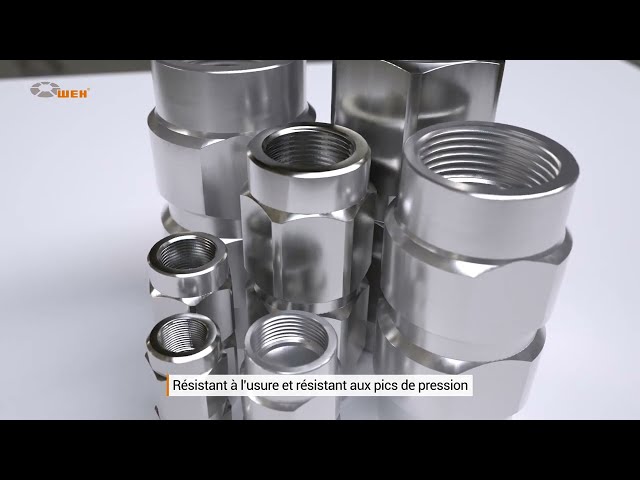

- Highly resistant to stress during pressure peaks
- Metal-to-metal sealing system; without o-ring
- Prevent fluid return in the circuit
Applications hydrauliques (huiles du groupe de fluides 2 au sens de la directive 2014/68/UE relative aux équipements sous pression) et pneumatiques pour l’industrie, l’agriculture et la construction de machines de chantier.
