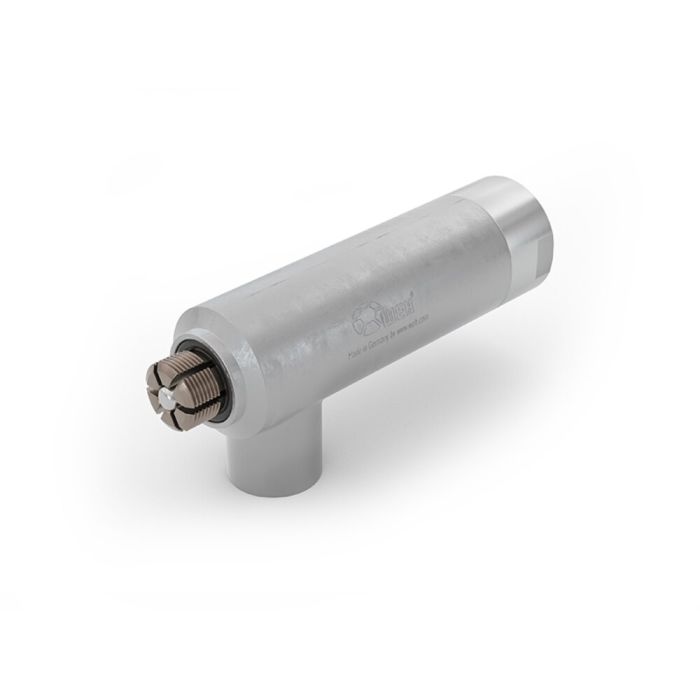

WEH® Connecteur TW17P
Le connecteur WEH® TW17P est l’outil idéal pour des essais d’étanchéité automatisés, de vide et de fonctionnement en pression jusqu’à 350 bars max. lors de la fabrication. La connexion sûre & étanche se fait au raccord standard à filetage femelle en quelques secondes – sans vissage manuel laborieux.
Des produits d’étanchéité supplémentaires ne sont pas nécessaires. Des dispositifs de serrage et d’essai coûteux deviennent dès lors inutiles. L’actionnement pneumatique pour commande externe manuelle, semi- ou entièrement automatique est effectué par une soupape externe. Par une connexion et déconnexion fréquente, des économies de temps et de coûts considérables sont réalisés grâce à l’automation.
Les tailles 5 à 6 du connecteur sont équipées en standard des alésages supplémentaires dans les mâchoires de serrage pour augmenter le débit et ainsi la productivité.
Le connecteur rapide est disponible pour la gamme de pression bas jusqu’à 50 bars et de pression haute jusqu’à 350 bars. Pour l’actionnement manuel, nous offrons le TW17H avec levier, pour des applications pneumatiques le TW17V avec bouton de soupape est le bon choix.
Des versions spéciales, comme p. ex. un connecteur prolongé ou raccourci, une version bouchon ou version pour l’actionnement hydraulique etc. sont aussi possibles.
| Pression de service PS max. admissible | Du vide à 350 bar |
|---|---|
| Pression pilote | Air comprimé 6 à 12 bar |
| Plage de température | +5 °C jusqu‘à +80 °C |
| Taux de fuite | 1 x 10-3 mbar x l/s |
| Actionnement | P = Actionnement pneumatique pour commande / emploi automatique |
| Matériaux | Acier inoxydable, aluminium anodisé |
| Matériaux d'étanchéité | Joint frontal en NBR |
- Automatisation possible
- Raccordement en quelques secondes
- Conception ergonomique
- Matériaux de qualité
- Augmenter la productivité et réduire les coûts
- Pas de vissage
- Plus besoin de systèmes d‘essai
- Mécanisme WEH® de mâchoires de serrage
- Metric ISO thread to DIN 13 | M10x1.0 female thread
The WEH TW17P Test Connector is also used in the field of electric mobility, e.g. for leak tests of the cooling circuit and oil modules of electric motors, battery cases and solar batteries.
