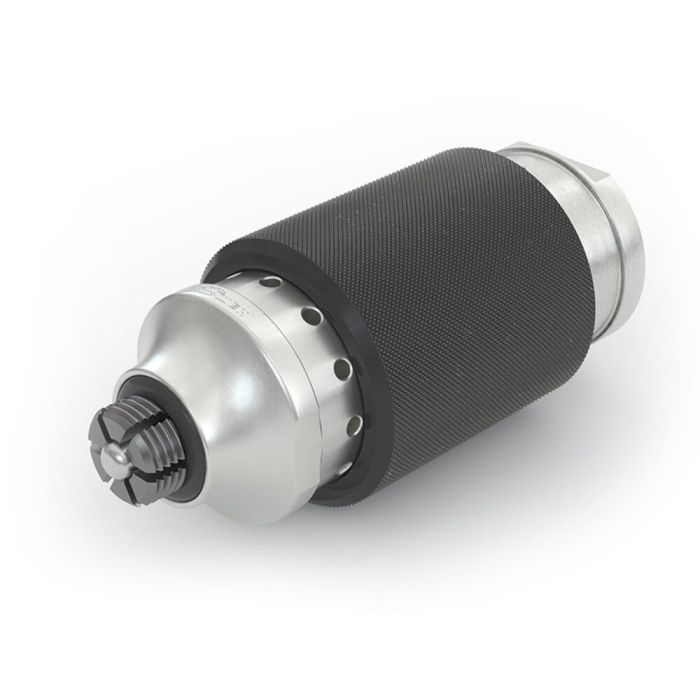

WEH® Connecteur TW05
Le connecteur rapide WEH® TW05 est l'outil idéal pour des tests de fonctionnement, d'étanchéité et de pression. Ainsi, des composants pneumatiques à filetage femelle peuvent être testés plus vite que jamais auparavant lors de la production en série.
Des connexions sûres et étanche aux filetages internes de standards les plus divers sont réalisés en quelques secondes - sans vissage manuel fastidieux.
Le raccordement et la mise sous pression de 5 à 12 bars de la pièce d'essai se font en une seule opération. Par simple déplacement du manchon coulissant, les mâchoires de serrage WEH® patentées s'écartent et agrippent le filetage. Des moyens d'étanchéité additionnels ne sont pas nécessaires. Les dispositifs de tests et fixation coûteux sont éliminés.
Pour les essais automatisés, le connecteur TW05 est livrable également avec un boîtier de commande au lieu du manchon coulissant. Dans ce cas, le pilotage s'effectue par des conduites pilotes et de pression extérieures. Grâce aux essais automatisés, des économies de coûts et de temps considérables peut être réalisées.
Le connecteur rapide s'amortit dans les plus bréfs délais. Vos temps d'essai sont réduits, le déroulement du travail est simplifié et la productivité est augmentée.
| Pression de service min. | 5 bar |
|---|---|
| Pression de service PS max. admissible | 12 bar |
| Plage de température | +5 °C jusqu‘à +80 °C |
| Taux de fuite | 1 x 10-3 mbar x l/s |
| Actionnement | Manuel par manchon |
| Matériaux | Mâchoires de serrage: Acier inoxydable Parties extérieures: Aluminium anodisé |
| Matériaux d'étanchéité | Joint frontal en NBR |
- Automatisation possible
- Construction compacte
- Raccordement en quelques secondes
- Conception ergonomique
- Matériaux de qualité
- Augmenter la productivité et réduire les coûts
- Pas de vissage
- Échange de joint simple
- Mécanisme WEH® de mâchoires de serrage
Quick coupler for pressure testing / function testing / leak testing with compressed air at pneumatic components with female threads for the following standard sizes:
- Whitworth tube thread to DIN EN ISO 228-1 | G1/8" female thread
The TW05 Connector is suitable for testing pneumatic cylinders / mini-cylinders, pneumatic valves, fixtures, air engine, pivot drives, radiators and pneumatic tools. In combination with a control housing it is the ideal tool for automated leak tests. In combination with a control housing it is the ideal tool for automated leak tests.
