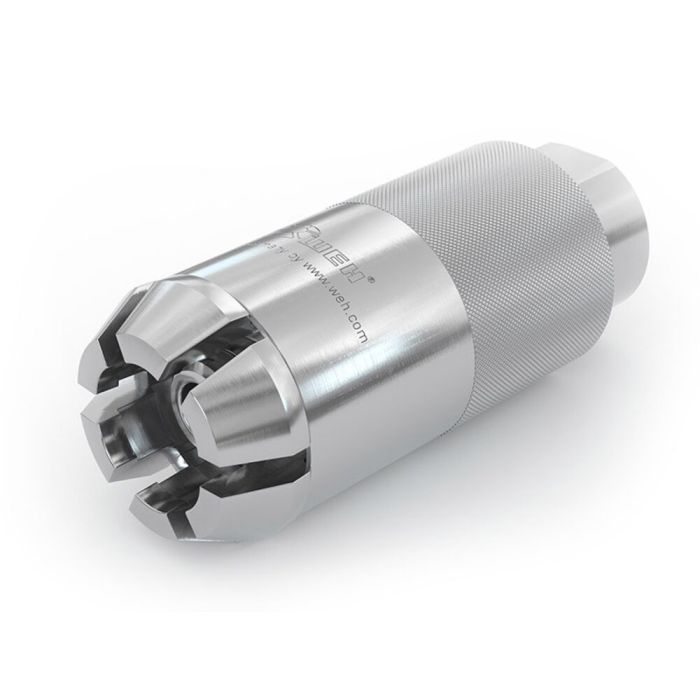

WEH® Connector TW800 for leak testing, UNF 7/16"-20 male thread (SAE J514 JIC 37°), max. 725 psi
Le connecteur WEH® TW800 est parfaitement adapté pour des essais de fonctionnement et de mise en pression dans la plage de basse pression jusqu'à 50 bars max. Il procure une connexion étanche sur composants avec embout évasé, élargi, crénelé, à bride ou à collerette en quelques seconds - sans vissage manuel. Des produits et rubans d'étanchéité supplémentaires ne sont pas nécessaires.
Simplement tirer en arrière le manchon et placer le connecteur sur la pièce d'essai. Grâce au maniement rapide, les temps d'essai sont considérablement écourtés et le déroulement du travail est facilité. De plus, le débit de passage élevé assure une productivité augmentée en plate-forme d'essai.
Fabriqué en acier inoxydable de haute qualité, le connecteur répond aux exigences des tests industrielles et convient pour des processus d'essai automatisés.
Dans l‘industrie automobile les applications sont p. ex. les essais d‘étanchéité des raccords carburants, des circuits d‘eau de refroidissement et d‘eau chaude et d‘autres conduites d‘alimentation ainsi que des composants de réfrigération et de climatisation.
| Pression de service PS max. admissible | 50 bar (725 psi) |
|---|---|
| Plage de température | +5 °C jusqu‘à +80 °C |
| Taux de fuite | 1 x 10-3 mbar x l/s |
| Actionnement | Manual actuation via grip sleeve |
| Matériaux | Corrosion resistant stainless steel |
| Matériaux d'étanchéité | Front seal of NBR |
- Automation possible
- Connection in seconds
- High-grade materials
- Increased productivity & Cost reductions
- No hand tightening required
- Special versions possible
- WEH® Jaw Locking Mechanism
Quick connector for pressure and function testing of components with a bead, rim, collar, flange, stub or male thread at low pressure ranges for the following standard size:
- SAE J514 JIC 37° | UNF 7/16"-20 male thread
For automotive applications, the TW800 is used for testing fuel lines, radiators, ACR components and other sub-assemblies for the automotive industry.Another application is function testing compressors, heat exchangers, measuring devices, hoses, tubes and tanks.
