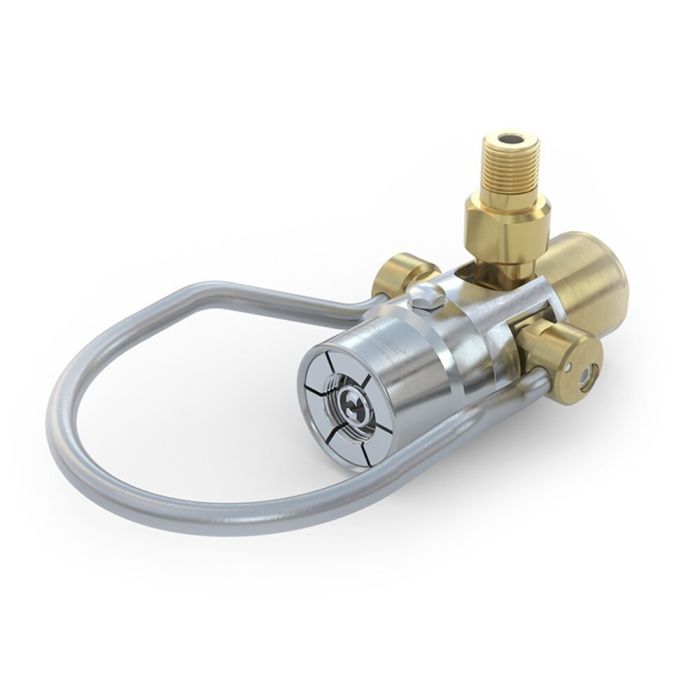

WEH® Conector TW920
Con el conector rápido WEH® TW920 ya no es necesario quitar los insertos de pin de válvulas especiales para efectuar el llenado. Así pues, ahora simplemente hay que conectar y llenar las botellas. Cuando se aplica la presion, el piston del conector WEH® se retrae y extrae automaticamente el pin del conector WEH®. Se puede iniciar el proceso de llenado.
WEH® TW920 con válvula lineal neumática
El conector rápido TW920 está disponible opcionalmente con una válvula lineal neumática. La válvula lineal cuenta con una válvula de corredera para la conexión de la presión de pilotaje P1 y una conexión de ventilación C1. Para reconducir el gas ventilado al sistema, puede instalarse un conducto de recirculación en la conexión de ventilación.
| Presión de trabajo PS máx. Admisible | 40 bar (580 psi) |
|---|---|
| Presión de pilotaje | 6 - 8 bar (90 - 120 psi) (for opening residual pressure valve) |
| Rango de temperature | -10 °C hasta +80 °C |
| Connection A | W21.8x1/14" male thread |
| Entrada fluido B1 | NPT 3/8" male thread |
| Ratio de fugas | 1 x 10-3 mbar x l/s |
| Accionamiento | Manual actuation via bail handle (handle depending on cylinder valve type) |
| Material | Brass, corrosion-resistant stainless steel |
| Material de sellado | Front seal of HNBR |
- Connection in seconds
- For cylinder valves with male thread and residual pressure valve
- No hand tightening required
- Pin within the valve is actuated automatically
- Simplifies the connecting and filling procedure
- Suitable for right or left handed operation
- WEH® Jaw Locking Mechanism
Conector rápido para el llenado de refrigerante de botellas con rosca macho y válvula de presión residual.
