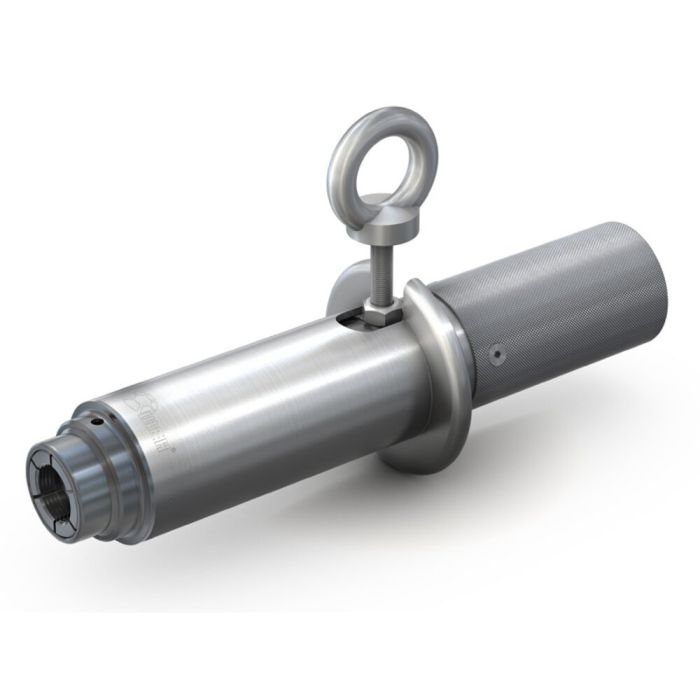

WEH® Conector TW59
El conector de llenado TW59 WEH® ha sido especialmente desarrollado para el llenado de botellas de gas con propano y butano. Este conector cumple con las más altas exigencias en cuanto a seguridad en la aplicación, rentabilidad, ergonomía y flexibilidad.
El conector rápido establece una conexión de seguridad intrínseca. Para la seguridad intrínseca no se requiere ningún depósito de seguridad de aire comprimido, debido a que la propia conexión se establece de forma puramente mecánica.
Para permitir un manejo sencillo y cómodo, el pistón de sellado interno se retira hacia atrás de forma neumática durante la conexión. Una vez establecida la conexión, éste se aplica automáticamente en la superficie de obturación y establece un sellado óptimo. En caso necesario, una segunda conexión neumática actúa como línea de control, que permite consultar el estado de funcionamiento actual (desconectado / conectado) (p. ej., para la descarga automática de botellas).
Una válvula de cierre integrada previene el escape de gas durante los procesos de conexión y desconexión. Con ello, además de cuidar el medio ambiente, se contribuye a crear un puesto de trabajo limpio y seguro.
Seguridad probada
El conector rápido está comprobado por TÜV y cumple la normativa técnica para gases (TRG).
| Presión nominal (PN) | 24 bar (350 psi) |
|---|---|
| Presión de trabajo PS máx. Admisible | 30 bar (435 psi) |
| Presión de pilotaje | 6 - 8 bar (90 - 120 psi) |
| Conexión presión de pilotaje P1 | M5 |
| Conexión presión de pilotaje P2 | M5 - If this feature is not required the port must be fitted with a blanking plug (factory fitted) |
| Rango de temperature | +5 °C hasta +60 °C |
| Medio | Propane, butane |
| Entrada fluido B1 | W21.8x1/14" male thread LH |
| Ratio de fugas | 1 x 10-3 mbar x l/s |
| Accionamiento | Manual actuation via sliding sleeve (pneumatically supported) |
| Material | Corrosion resistant stainless steel, aluminium |
| Material de sellado | NBR |
| Conformidad / Pruebas / Autorización | TÜV test available |
- Connection in seconds
- High-grade materials
- Integrated shut-off valve
- Left or right single-handed operation
- No hand tightening required
- Robust construction
- Suitable for filling of propane and butane
- WEH® Jaw Locking Mechanism
Conector rápido para el llenado de botellas de gas con propano y butano conformes a DIN 477 part 1 N° 1 y 2.
