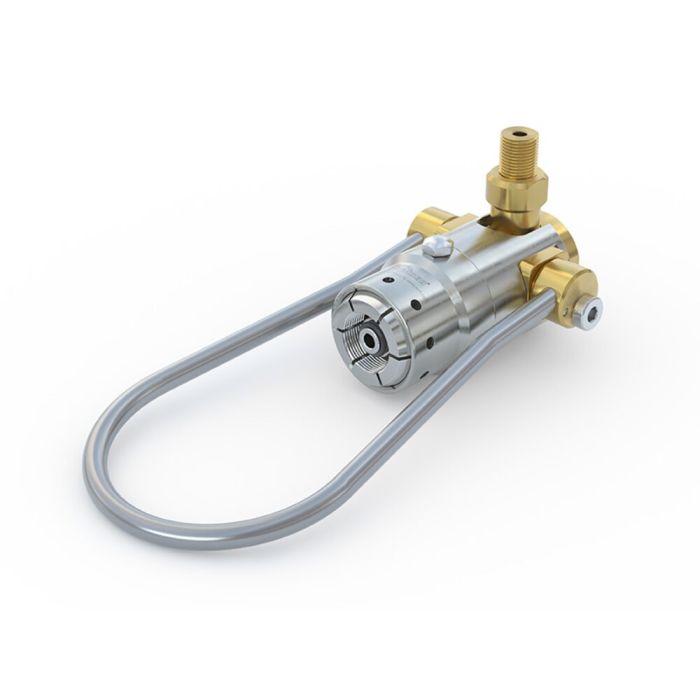

WEH® Conector TW57
Der Schnelladapter WEH® TW57 für Gasflaschenventile mit Außengewinde stellt die druckdichte Verbindung in Sekundenschnelle her. Die spreizbaren Gewindesegmente spannen sich im Gewinde des Flaschenventils fest. Gleichzeitig wird das Ventil abgedichtet. Die druckdichte Verbindung ist hergestellt.
Sicherheit
Die durchdachte, ausgefeilte Konstruktion steuert alle Schaltvorgänge im Schnelladapter durch eine zentrale Exzenterbetätigung.
Der Schnelladapter kann unter Druck nicht gelöst werden, da ein Sicherheitsstift ausfährt und die Betätigung blockiert.
Für Sauerstoffanwendungen hat der TW57 Entlüftungsbohrungen (siehe nebenstehendes Bild) in der Hülse. Die Bohrungen leiten das Gas bei einem ungewollten Gasaustritt aus dem Flaschenventil seitlich ab.
Der TW57 ist geeignet für Gasflaschen mit einem nominalen Betriebsdruck von 200 bar bzw. 300 bar.
Dieser Schnelladapter ist erhältlich für Gasflaschenventile gemäß DIN, BS, NF, CGA etc.
Adapter für Sauerstoffanwendungen sind sauerstoffgereinigt sowie öl- und fettfrei.
| Presión de trabajo PS máx. Admisible | 375 bar |
|---|---|
| Rango de temperature | +5 °C hasta +80 °C +5 °C hasta +60 °C (O₂) |
| Medio | Oxígeno, nitrógeno, CO2, aire, gases inertes, gases mixtos, gases medicinales |
| Ratio de fugas | 1 x 10-3 mbar x l/s |
| Accionamiento | Accionamiento manual mediante aro (el aro varía según la conexión de la válvula) |
| Material | Acero inoxidable y latón |
| Material de sellado | Dependiendo del tipo de gas |
| Ejecución | Sin pin RPV |
| Conformidad / Pruebas / Autorización | Autorización de tipo para la idoneidad contra la compresión adiabática disponible |
- Diseño compacto
- Conexiones estancas en segundos
- Simplifica la conexión
- Para válvulas de botellas con rosca macho
- Materiales de alta calidad
- Sin necesidad de roscar
- Adecuado para el llenado de palés
- Apto para diestros y zurdos
- Sistema de mordazas de cierre WEH®
Conector rápido para el llenado de botellas de gas 300 bar con rosca macho (sin válvula de presión residual).
| Descripción | Tipo de documento | Idioma | Formato de archivo | Tamaño del archivo |
|---|
