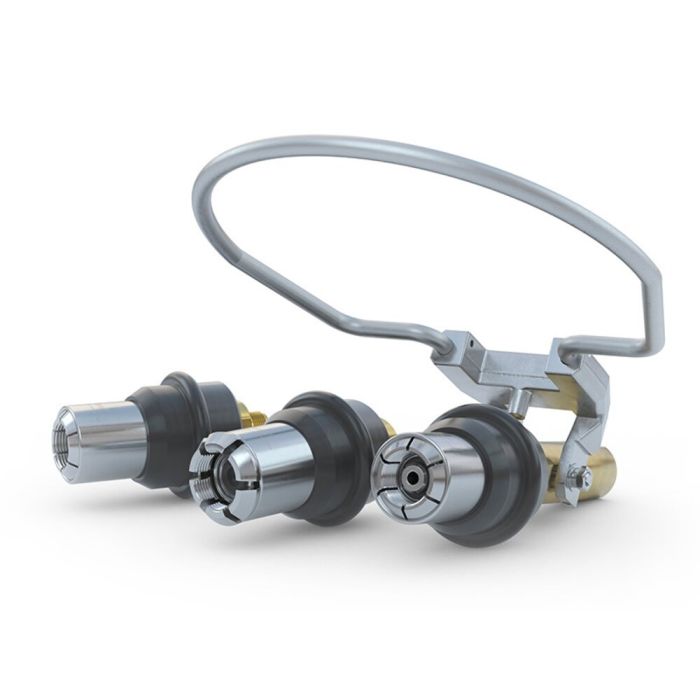

WEH® Conector TW52
Llenado de CO2 aún más eficiente gracias al conector de llenado TW52 WEH®.
Especialmente desarrollado para el llenado de CO2 tanto en estado gaseoso como en líquido. Permite también el llenado de refrigerante sin problemas.
El conector ha sido diseñado para un rango de presión de 250 bares como máximo, y es apropiado para válvulas de presión residual o válvulas de presión no residual, y está disponible para roscas macho conforme a diferentes normas nacionales como, por ejemplo, DIN, CGA, BS, NF, etc.
Las botellas se adaptan en cuestión de segundos y sin necesidad de enroscar.
Simplemente se debe empujar hacia atrás la camisa de agarre del conector de llenado y colocar el conector hasta el tope sobre la rosca macho de la válvula de la botella. Las mordazas WEH® quedan fijadas sobre la rosca de la botella, lo que permite establecer una conexión estanca. Así pues, las lesiones crónicas provocadas p. ej. por el desgaste de las articulaciones son cosa del pasado.
La conexión de llenado creada resulta especialmente adecuada para el llenado de botellas de 1 litro de capacidad, como por ejemplo botellas de soda y similares.
Opcionalmente, el conector rápido también está disponible con la válvula lineal TVCO2. Esto convierte al conector en especialmente respetuoso con el medio ambiente, debido a que la válvula permite una recirculación y eliminación controlada del gas residual, además de permitir o finalizar el proceso de llenado.
| Diámetro nominal (DN) | 5 mm |
|---|---|
| Presión de trabajo PS máx. Admisible | 250 bar (3,600 psi)<br>150 bar (2,175 psi) (TW52 with TVCO₂ linear valve) |
| Rango de temperature | -40 °C hasta +40 °C (CO₂) |
| Ratio de fugas | 1 x 10-3 mbar x l/s |
| Accionamiento | Manual actuation via grip sleeve |
| Material | Corrosion resistant stainless steel and brass |
| Material de sellado | Front seal of EPDM resp. polyurethane (C1-16560, C1-17069) |
| Ejecución | With or without RPV pin |
- Connection in seconds
- High safety due to pressure-assisted piston
- High-grade materials
- No hand tightening required
- Suitable for filling of CO₂ or refrigerants
- WEH® Jaw Locking Mechanism
Conector rápido para la carga y el vaciado (salvo version con válvula lineal TVCO2) de botellas de gas con rosca macho (con o sin válvula de presión residual) con CO2 o refrigerantes.
