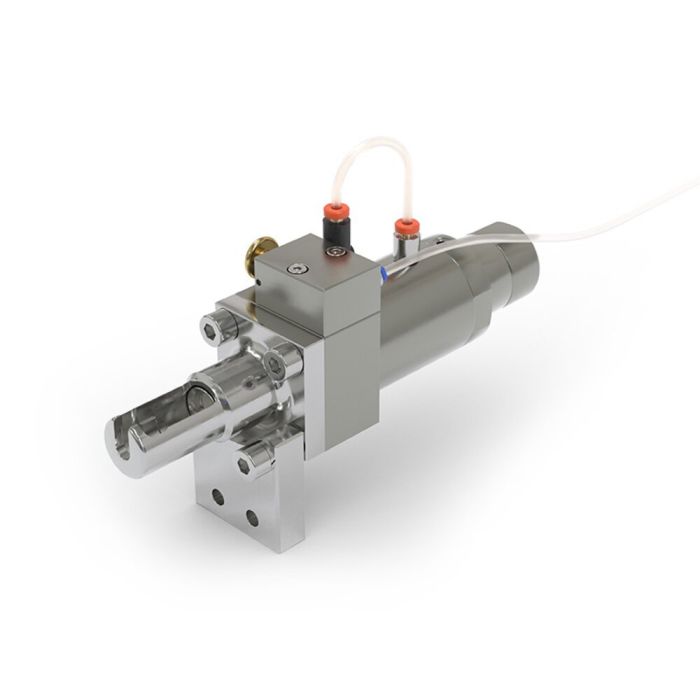

WEH® Conector TW130
El conector rápido WEH® TW130 ha sido especialmente desarrollado para la comprobación de componentes con conexiones tipo banjo, conexiones de tubo y manguera con tuercas, etc., hasta un máximo de 350 bar.
La robusta construcción y la facilidad de uso aseguran la rentabilidad de las pruebas, incluso para grandes cadencias. En consecuencia, es idóneo para la automatización de procesos de comprobación durante la producción.

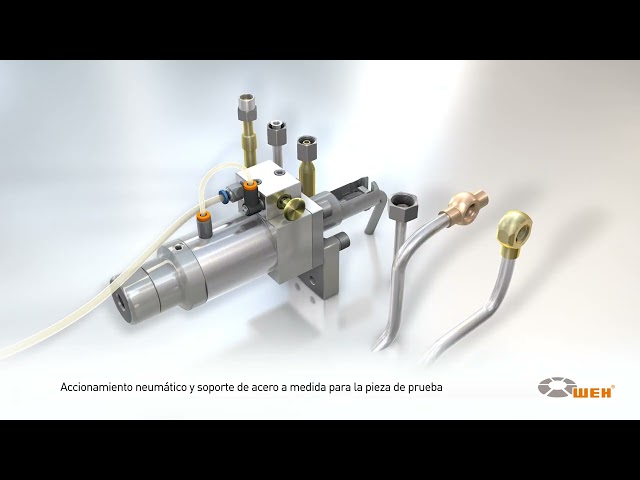

El conector está equipado con un accionamiento neumático, un soporte de acero a medida para la pieza de prueba y, en caso necesario, una placa de sujeción.
También están disponibles bajo pedido otras versiones, como p. ej. multiconectores.
| Presión de trabajo PS máx. Admisible | 350 bar |
|---|---|
| Pilot Pressure | 6 hasta 8 bar |
| Pilot Pressure Port P1 | G1/8" rosca hembra |
| Temperature Range | -10 °C hasta +80 °C |
| Media Inlet | G1/4" rosca hembra |
| Leak Rate | 1 x 10-3 mbar x l/s |
| Actuation | Accionamiento neumático mediante botón de válvula. Posibilidad de automatización. |
| Material | Unidad básica: acero inoxidable, aluminio anodizado |
| Sealing Material | Junta principal de NBR |
- Conexiones estancas en segundos
- Dieseño ergonómico
- Aumento de la productividad y reducción de los costes
- Sin necesidad de roscar
- Dieseño robusto
- Posibilidad de automatizar los procesos de prueba
- Pruebas de grandes lotes
Conector rápido para pruebas de presión y funcionamiento automatizadas de componentes con conexiones tipo banjo y conexiones de tubo y manguera con tuercas, como p. ej. intercambiadores de calor, tubos de alta presión, etc.
