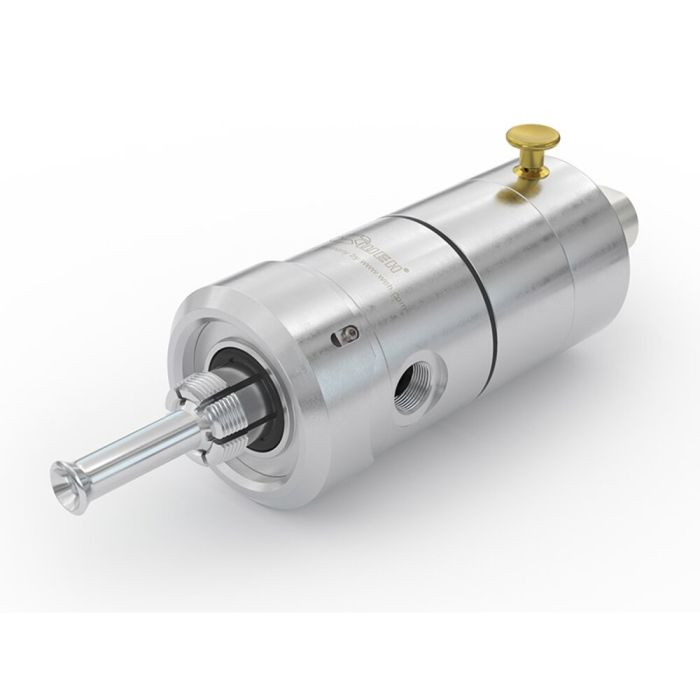

WEH® Conector TW117
El conector rápido WEH® TW117 simplifica las pruebas de presión de botellas de gas con agua. No es necesario enroscar y desenroscar continuamente las líneas de conexión del fluido de prueba. De esta manera no solo se consigue un ahorro de tiempo considerable; también se protegen las articulaciones del personal operador.El conector rápido se puede acoplar de manera sencilla y rápida con una sola mano. El TW117 impresiona, sobre todo, por su universalidad funcional.
Tres funciones con una sola conexión: llenado y comprobación de botellas de gas con agua, vaciado de botellas de gas con aire comprimido. Gracias al accionamiento neumático, el conector de prueba también es apto para la automatización.
El WEH® TW117 dispone de un anillo verde para el control visual que indica si el conector rápido está acoplado correctamente.
| Presión de trabajo PS máx. Admisible | 450 bar (6,525 psi) |
|---|---|
| Presión de pilotaje | 6 - 8 bar (90 - 120 psi) |
| Rango de temperature | +10 °C hasta +80 °C |
| Medio | Water, compressed air (when discharging) |
| Connection A | W28.8x1/14" female thread, DIN 477 |
| Entrada fluido B1 | M16x1.5 female thread |
| Ratio de fugas | 1 x 10-3 mbar x l/s |
| Accionamiento | Pneumatic actuation via valve button |
| Material | Corrosion resistant stainless steel, aluminium, brass |
| Material de sellado | NBR |
- Automation possible
- Connection in seconds
- High-grade materials
- Increased productivity & Cost reductions
- No hand tightening required
- Robust construction
- Three functions with one connection: Filling - Testing - Discharging of / with water
- WEH® Jaw Locking Mechanism
Conector rápido para pruebas de botellas de gas con agua.
